如何保證安裝的兩導軌平行且共面

查看數: 8704 | 評論數: 12 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2018-9-14 21:03

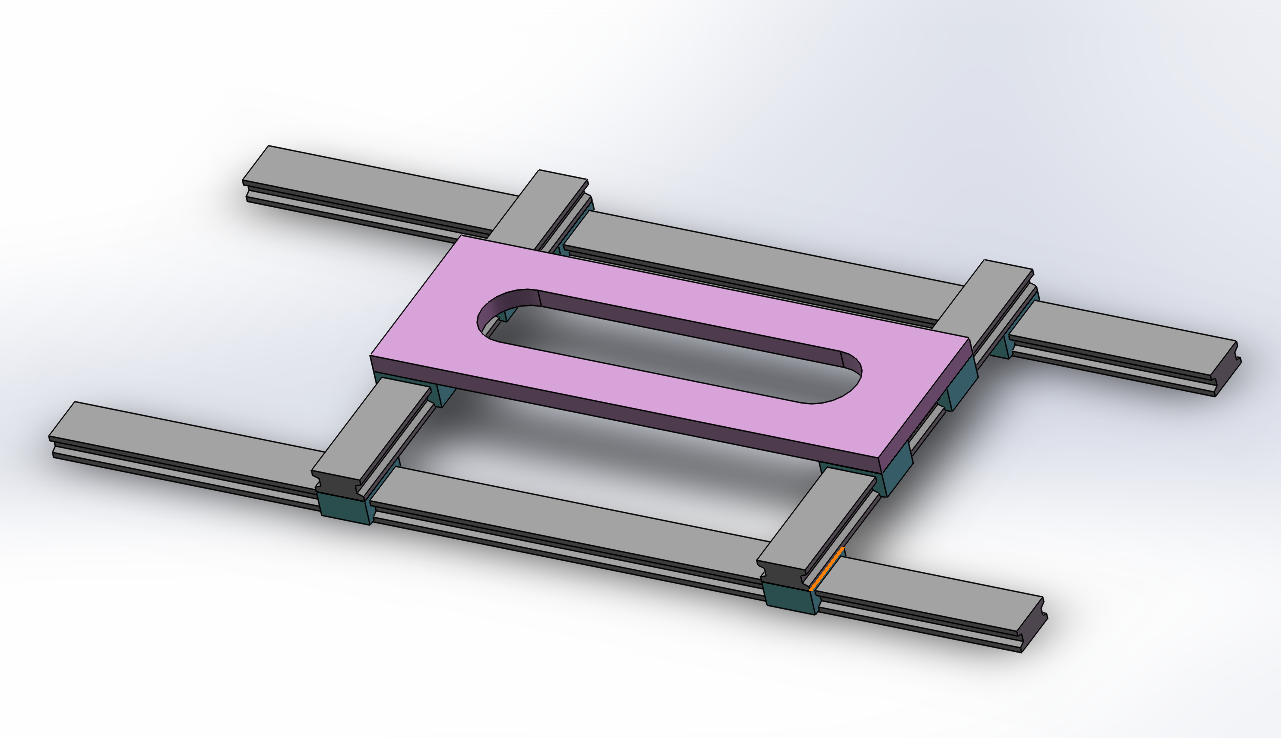

我是學機械的學生，最近跟著老師做東西需要用到兩燕尾導軌。請問一下各位大佬能否把這兩根導軌安裝到鋁型材上。因?yàn)橄胗娩X型材搭建裝置的基座。如果可以的話，如何保證安裝的兩導軌是平行且共面的呢？在此先謝過各位 ...

回復

方小濤 發表于 2018-10-26 15:12:01

精度要求高就打表然后磨或者墊東西

幾何精度檢測 發表于 2018-10-18 16:56:09

兩導軌平行且共面用傳統方法會很麻煩現在有專門的激光測量設備很方便的

357682767 發表于 2018-9-15 15:05:22

ldylq1 發表于 2018-9-15 08:38
你這個機構裝在什么地方，起碼應該有個底板吧，有底板的話就在地板上做個基準面，平行度的話要是最終精度要 ...

明白人

大大蘇 發表于 2018-9-15 08:57:24

一般是裝在平面度按要求加工好的底板上，打表打平行度。要求不高的話能拉順就行

是的發表于 2018-9-15 15:12

ldylq1 發表于 2018-9-15 08:38:07

你這個機構裝在什么地方，起碼應該有個底板吧，有底板的話就在地板上做個基準面，平行度的話要是最終精度要求不高就用手拉回推感覺整個軌道順暢就行，想要高點的話就得用千分表之類的來打了

正解, 至少要有個底板, 靠型材, 能調死你. 發表于 2018-9-15 09:25

oldpipe 發表于 2018-9-15 08:07:51

上官網，找手冊，有詳解，仔細讀。

紅偉92 發表于 2018-9-15 08:07:11

實際裝配時，先把兩根滑軌上的滑塊上的板裝在一起，不鎖緊，來回推幾次，順暢后再鎖緊

菜雞攻城獅 發表于 2018-9-15 08:06:50

調水平，打磨平整

集成機甲 發表于 2018-9-15 05:35:58

土辦法很簡單，兩根細線對角一拉，看交接處間隙，洋辦法麻煩。
