454141017 發表于 2018-9-4 15:30
看樣子也不像每層能超過200kG，你是用什么機械放進去的？
用角鋼即可。

叉車

幾層樓給出的大致料的大小看著差了不是一倍以上

duduxiaozi32 發表于 2018-9-4 16:51
樓上說的用有限元軟件分析變形量，并不是很全面，應該使用梁?jiǎn)卧?jì)算變形和應力，然后計算結構的線性屈曲分 ...

就是選擇梁?jiǎn)卧M(jìn)行，用承受的最大載荷，計算變形量和應力是一樣的道理。那個圖只是給了一個變形的圖，沒有截出應力云圖。

曉昀 發表于 2018-9-4 13:55
用solidworks的焊件做出模型，然后用Solidworks中的simulation或者ansys加載計算下變形量。圓鋼管用φ100-1 ...

有道理

遠祥 發表于 2018-9-5 07:38
這么重的材料需要靠結構來支撐，建議選用60X60壁厚6毫米的方管。

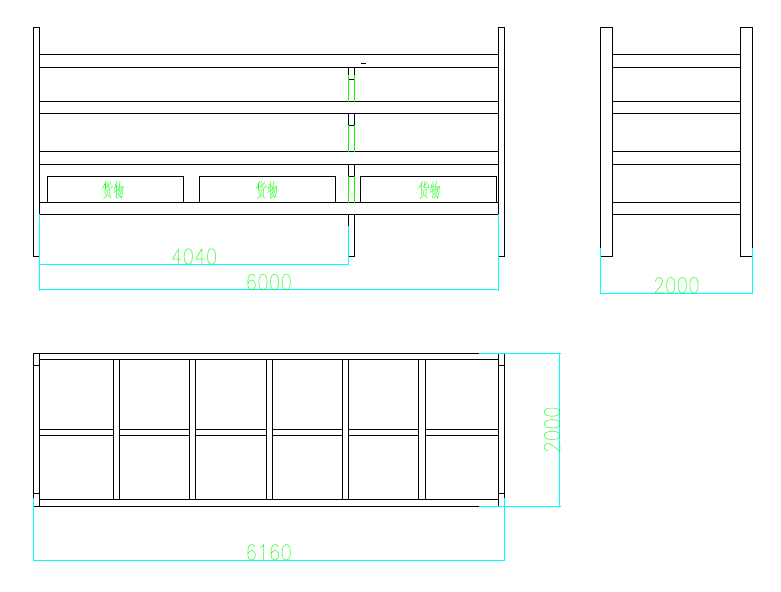

像圖示這種結構怎么樣，60X60X6的料小不小？

這么重的材料需要靠結構來支撐，建議選用60X60壁厚6毫米的方管。

樓上說的用有限元軟件分析變形量，并不是很全面，應該使用梁?jiǎn)卧?jì)算變形和應力，然后計算結構的線性屈曲分析，得出保持穩定的最大承受力。

給你一個參考的例子。這是我們做的一個設備的安裝之間，簡化后，用solideworks,simulation做的變形，載荷1500kg，四個邊長為1400的角鋼做的架子，上面四個10x8的等邊角鋼的變形圖中看起來變形很大，實際模擬結果是最大變形只有1mm.  為了表示變形效果，采用了比較夸張的效果。

看樣子也不像每層能超過200kG，你是用什么機械放進去的？
用角鋼即可。
