求教，減速機輸出軸折算扭矩問題

查看數: 3552 | 評論數: 6 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2018-8-30 19:46

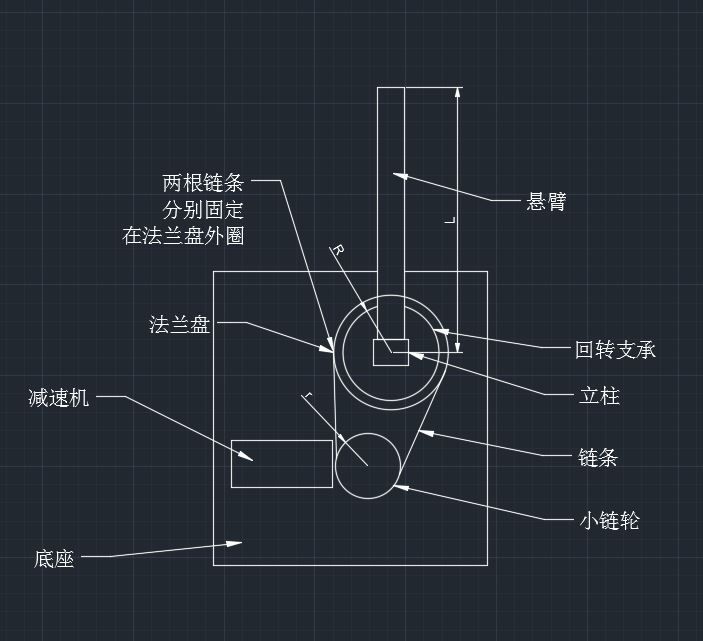

大家好，現在設計一個如下圖結構的設備，回轉支承上焊接一根立柱，立柱上有懸臂可以沿著導軌上下滑動，立柱底部有法蘭盤與回轉支承連接，法蘭盤外側固定兩根鏈條，小鏈輪旋轉帶動整個立柱轉動，轉動軸向就是回轉支承 ...

回復

carrierxj 發表于 2018-8-31 21:09:31

jigsaw1989 發表于 2018-8-31 10:14
是的，需要左右擺動，成一定角度。

我覺得可以的，近似看成一個鏈輪，用直徑計算吧D2/D1

遠祥 發表于 2018-8-31 18:01:20

工況沒看懂，建議樓主按如圖計算公式，理清思路

jigsaw1989 發表于 2018-8-31 10:14:00

carrierxj 發表于 2018-8-30 22:06
沒看懂你這個是怎么運動的，是小鏈輪正反轉帶動被鏈條固定的法蘭盤嗎？做來回的擺動？

是的，需要左右擺動，成一定角度。

carrierxj 發表于 2018-8-30 22:06:25

沒看懂你這個是怎么運動的，是小鏈輪正反轉帶動被鏈條固定的法蘭盤嗎？做來回的擺動？

去缸活塞泵 發表于 2018-8-30 21:33:04

你這是要反著算嗎？正向算法是電機扭矩是固定的，無論是減速機還是皮帶輪減速，都和扭矩成反比。例如電機扭矩是1，減速機減速比1:4，皮帶輪減速比1:2.5，那么總減速比是1：10，那么輸出扭矩是10。伸出的懸臂就是杠桿，自行計算。

l0635lzlzlz 發表于 2018-8-30 20:02:08

看看理論力學
