求教機械工程圖孔深的標注方法

查看數: 14020 | 評論數: 28 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2018-8-17 21:22

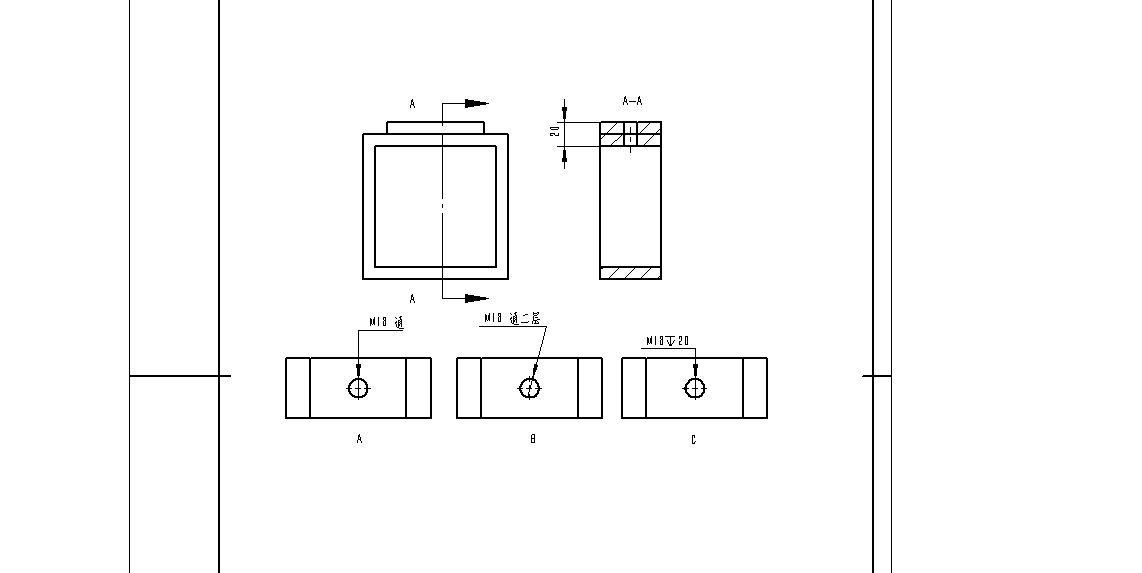

請問如果不用剖視圖表達孔深，那么用那種表達方法可以更好的表達孔深并且不讓鉆孔師傅誤解，我想的3種方法分別是 A:M18通 B:M18通二層 C:M18深20 但是感覺這3種方法都有點讓人誤解的成分在里面，請問還有更好的方法 ...

回復

eddyjay 發表于 2018-8-22 16:40:48

你太糾結了，直接標個M18都可以，，你不是都已經剖開了嗎

gaoxiaojun528 發表于 2018-8-21 21:59:05

可以加文字說明

木幾木戒YY 發表于 2018-8-21 21:43:09

用A，然后在主視圖增加中心線！應該能夠表達清楚

繳槍不殺LG 發表于 2018-8-21 10:58:02

俯視圖多余，側視圖中標注幾—-M18通孔即可

清風明月跟我走 發表于 2018-8-20 17:20:17

貫穿

陌上古道 發表于 2018-8-20 17:10:08

肯定A啊，不會有歧義的，通孔就是開孔所在的這個面包括焊接在一起的面貫穿就行，沒人會通孔理解為把整個物體的所有面貫穿吧

機械菜鳥24K純 發表于 2018-8-20 13:49:09

C:\Users\js\Desktop
第一次貼圖不知道對不對
我們一般有自己的深孔表感覺有個表會比較清楚當然和供應商說好統一標準比較好

軍CSJ 發表于 2018-8-20 13:24:53

還好，我不去糾結這些問題……

leijiang123 發表于 2018-8-20 09:28:03

顯示隱藏線
