焊接結構的尺寸公差和形位公差

查看數: 4176 | 評論數: 8 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2018-8-17 17:00

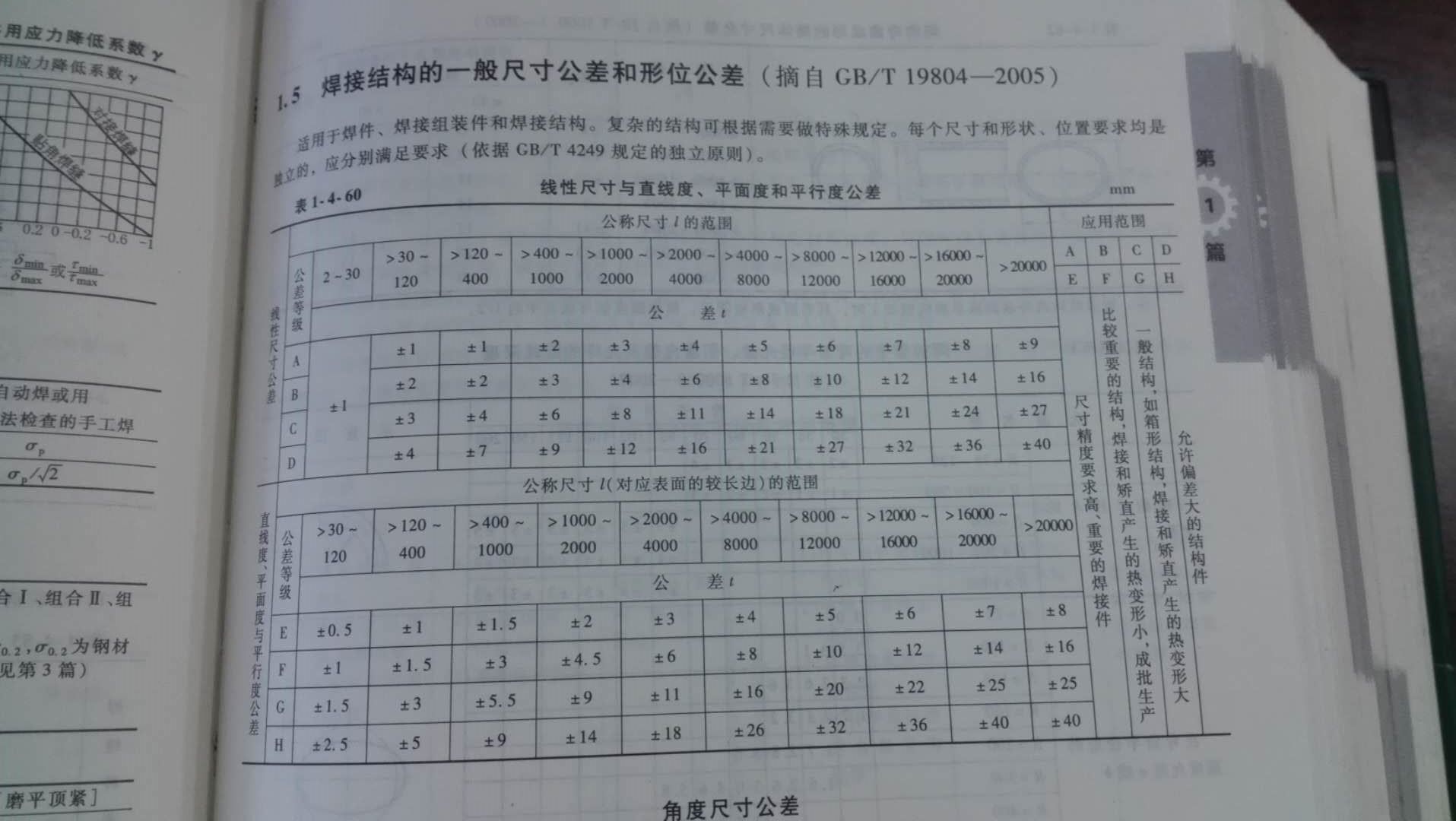

看了這個表格表示不懂，工程圖里的1處平面度和2處的平行度怎么得到0.06的？

回復

fangwm 發表于 2020-8-27 15:33:27

嗖嗖之箭發表于 2018-8-18 08:03
有問題，對于同一要素，位置公差應大于形狀公差

追夢者11 發表于 2020-8-27 14:41:10

感謝分享

wqj5255 發表于 2020-8-20 15:28:55

機械手冊有沒有

泊頭北重 發表于 2018-8-18 10:42:49

三維柔性焊接平臺，鑄鐵焊接平臺，泊頭市北重機械制造有限公司

嗖嗖之箭 發表于 2018-8-18 08:03:46

有問題，對于同一要素，位置公差應大于形狀公差

菜雞攻城獅 發表于 2018-8-17 19:35:01


彭貴飛 發表于 2018-8-17 17:34:03

難度不高上我們這工裝，坐等你 VX 13622986342

魍者歸來 發表于 2018-8-17 17:02:48

圖紙上的是機加工表面，不能看焊接的公差表。

2樓正解發表于 2018-8-17 18:28
