Z軸晃動厲害，該如何解決

查看數: 6857 | 評論數: 11 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2018-7-30 09:13

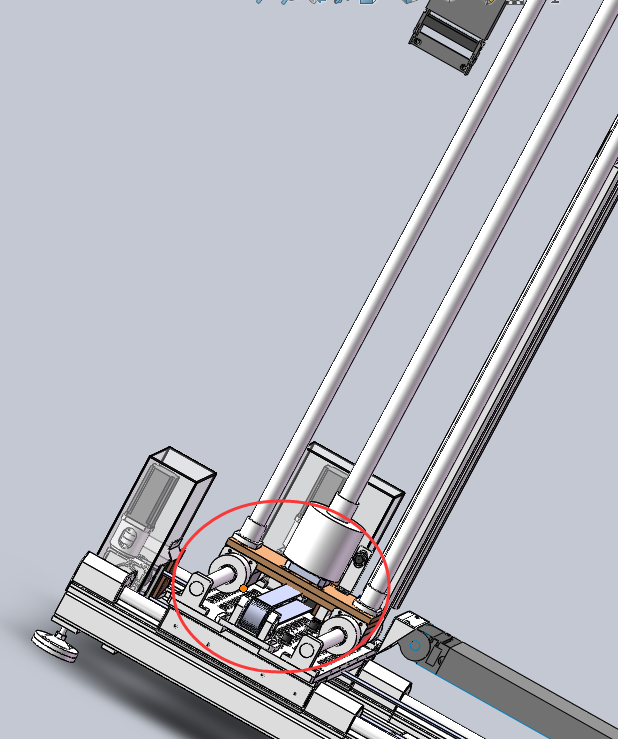

Z軸裝配完成后晃動厲害，問題出在圖示紅圈Y軸與直線軸承的配合上，該怎樣解決才能消除這種晃動？

回復

黑眼豆_W3i3M 發表于 2018-7-30 18:07:10

就是導向太短了，加長 或者多做幾個點做導向就可以了

Jry_A0Z8l 發表于 2018-7-30 17:07:45

Jry_A0Z8l 發表于 2018-7-30 10:07
樓主的圖出現晃動應該是用的兩個導向軸，按照你圖片來看，行程太長了啊，建議至少3-4根，或者兩側選用導軌. ...

這個就看選用導軌規格和承載情況了吧，小一點的預壓是沒問題的

小蔣蔣 發表于 2018-7-30 14:54:39

林寒與北發表于 2018-7-30 10:38
換成線軌，選有預壓的

有預壓和沒有預壓的區別在哪里，還有不預壓，請教。雖然有用，但一直對本質不理解。

未來第一站 發表于 2018-7-30 13:58:35

我要先看看上面啥樣？有無支撐。

姜先森 發表于 2018-7-30 11:42:38

換直線滑軌吧

直線滑軌就不晃啦么發表于 2018-7-30 11:57

Venerealulcer 發表于 2018-7-30 11:41:34

略吊。。甘拜下風。。

遠祥 發表于 2018-7-30 10:40:43

增加機構的剛度和強度，把導桿改為直線軸承。

林寒與北 發表于 2018-7-30 10:38:35

換成線軌，選有預壓的

Jry_A0Z8l 發表于 2018-7-30 10:07:04

樓主的圖出現晃動應該是用的兩個導向軸，按照你圖片來看，行程太長了啊，建議至少3-4根，或者兩側選用導軌.....

你是指導軌可以有預壓么發表于 2018-7-30 13:45
