湖湘散人 發表于 2018-7-13 17:11
先以半徑Ｒ138畫圓，然后做10度的中心線，找出36尺寸位置即Ｒ146的圓心。然后半徑為Ｒ185的圓與Ｒ138和Ｒ14 ...

凸輪我也不太了解，我這樣理解你看對不對，只要算好行程其他的只要用圓弧把最低點和最高點相切連接就可以了

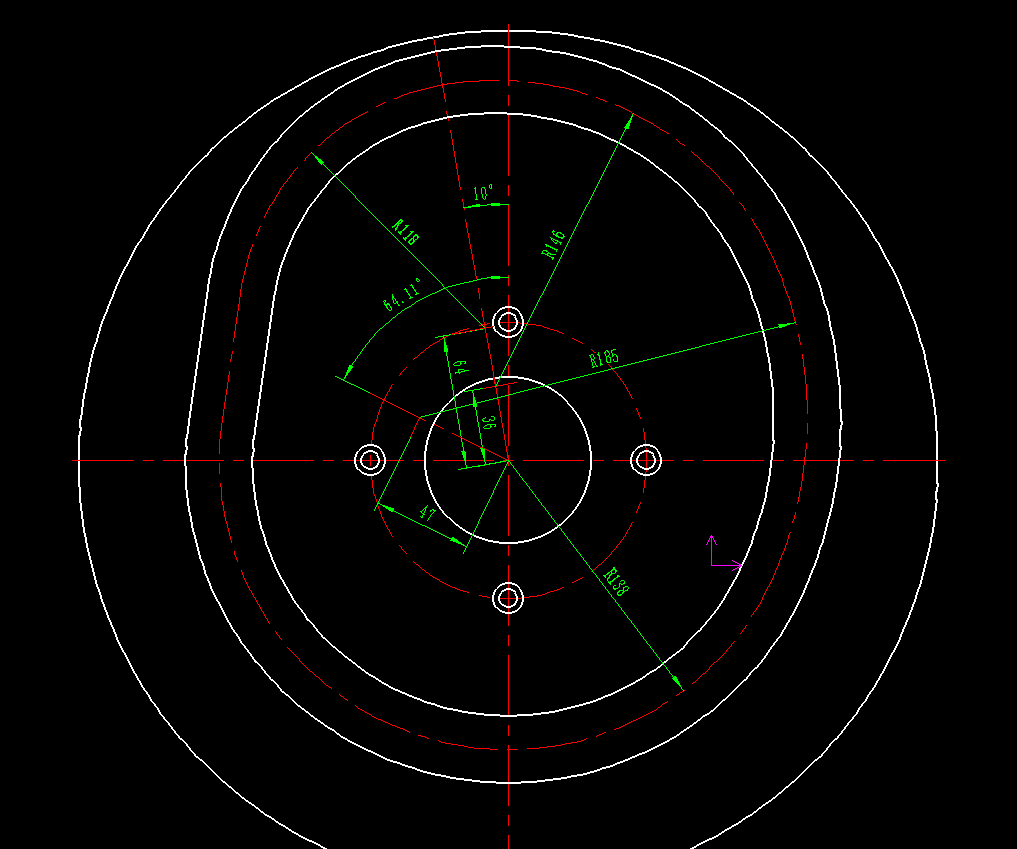

先以半徑Ｒ138畫圓，然后做10度的中心線，找出36尺寸位置即Ｒ146的圓心。然后半徑為Ｒ185的圓與Ｒ138和Ｒ146的圓相切。再找出Ｒ118即64尺寸對應的圓心畫Ｒ11８的圓，最后畫直線與Ｒ146和Ｒ118的圓相切。剪出多余的線段。即得圖中中心曲線。圖中曲線由四段圓弧和一條直線拼湊而成。像這種凸輪完全沒必要這么去拼。在推程44確定的情況下，再確定遠休止角，推程角，推回程用ＭＳ曲線即可。而上面凸輪拼湊起來的曲線，在直線段如果速度快的話肯定會有較大噪聲。

湖湘散人 發表于 2018-7-13 14:15
這個凸輪應該是一個基圓半徑為138，推程為44，近休止角為162度，遠休止角約20度左右，推程與回程均為修正 ...

這個凸輪另外還有3個圓心R118、R146、R185這3個圓心的位置是根據什么的出來的呢

先有的中心點，才有的輪廓

wx_UEdSE7Tq 發表于 2018-7-13 13:19
請問下高速凸輪該怎么設計呢

這個凸輪應該是一個基圓半徑為138，推程為44，近休止角為162度，遠休止角約20度左右，推程與回程均為修正正弦的盤形凸輪。但明顯這個凸輪是拼湊而成的。你想問的凸輪中心中其實就是Ｒ138圓弧的中心點。

湖湘散人 發表于 2018-7-13 08:36
咋感覺這凸輪怪怪的，各種圓弧強行拼湊起來的。像這種盤形凸輪推程與回程通常都是修正正弦曲線，而圖中凸輪 ...

請問下高速凸輪該怎么設計呢

湖湘散人 發表于 2018-7-13 08:36
咋感覺這凸輪怪怪的，各種圓弧強行拼湊起來的。像這種盤形凸輪推程與回程通常都是修正正弦曲線，而圖中凸輪 ...

對的這是低速凸輪，

咋感覺這凸輪怪怪的，各種圓弧強行拼湊起來的。像這種盤形凸輪推程與回程通常都是修正正弦曲線，而圖中凸輪看不出，咋看都像是圓弧拼接。

zyk566515 發表于 2018-7-12 18:20
這種問題也算問題？

哈哈，剛接觸凸輪不是很了解，請教一下大神，
