急求，油箱氣密性檢測

查看數: 5254 | 評論數: 15 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2018-7-11 09:23

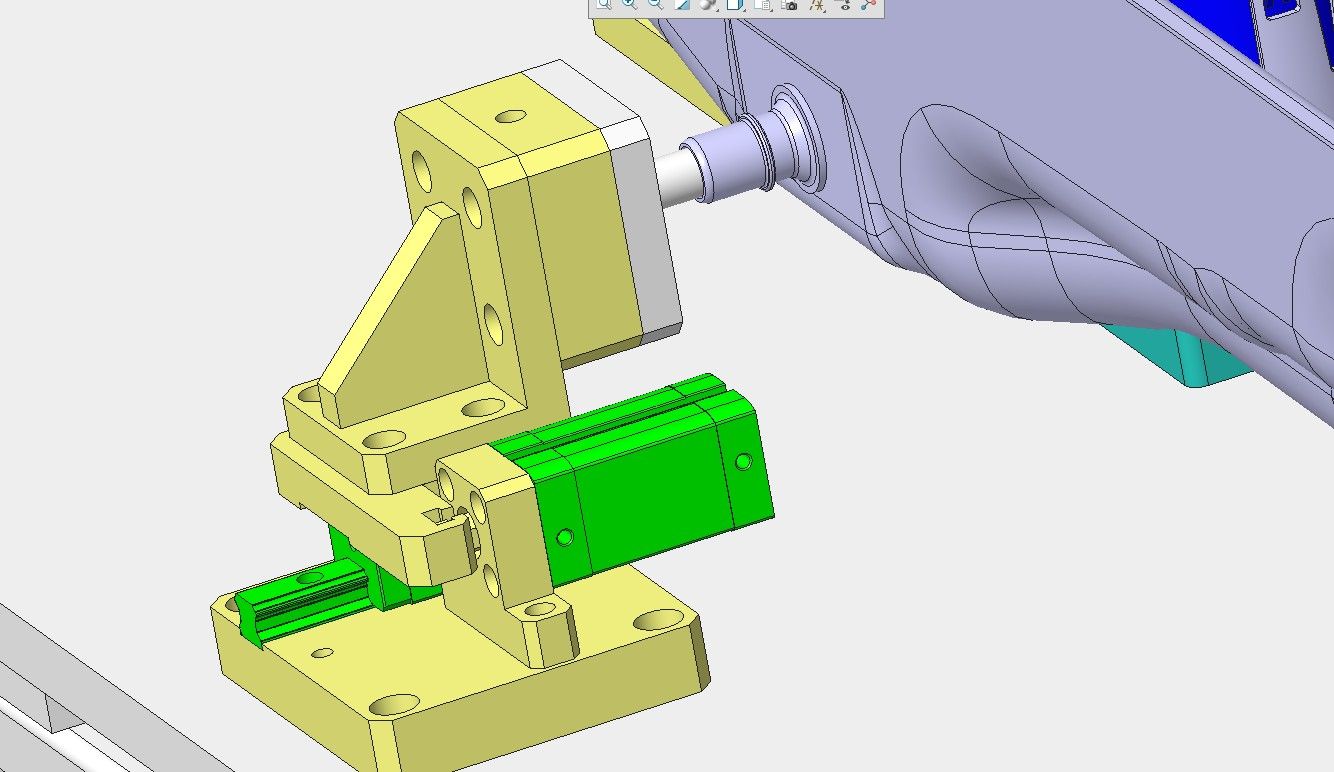

如圖，油箱組裝時需要檢測進油口氣密性，正壓檢測，我現在做的是氣管插入式，內有O型圈，但是到時進油管可能會外協，氣管插不進去，也擔心會漏氣，不知道大家有什么好的辦法，在線急求 ...

回復

Jeffpang 發表于 2018-7-13 10:28:55

121_w7XSx 發表于 2018-7-12 13:16
我工件上沒有螺紋的，而且我這是2氣動的

121_w7XSx 發表于 2018-7-12 13:16:16

Jeffpang 發表于 2018-7-12 10:05
用fastest密封接頭，或者airtech密封接頭，都是側面密封

我工件上沒有螺紋的，而且我這是2氣動的

121_w7XSx 發表于 2018-7-12 13:15:35

壓死大象的螞蟻發表于 2018-7-12 09:59
你這個看產品材料，如果材料強度足夠，可以用端面密封，端面要做浮動調整機構，如果端面強度不夠，可以做 ...

現在在做這個內漲，只是密封不知道怎么密封，浮接也沒有頭緒，，可以畫個圖示意一下嗎？

Jeffpang 發表于 2018-7-12 10:05:56

用fastest密封接頭，或者airtech密封接頭，都是側面密封

壓死大象的螞蟻 發表于 2018-7-12 09:59:37

121_w7XSx 發表于 2018-7-11 11:18
能說的具體些嗎？我現在就是不怎么怎樣才能保證氣密性的基礎上，又能實現位置調整（進油口位置會偏）

你這個看產品材料，如果材料強度足夠，可以用端面密封，端面要做浮動調整機構，如果端面強度不夠，可以做內脹或者外包，這兩個也可以做浮動結構

andriycike 發表于 2018-7-11 12:43:31

給外協一個尺寸要求，或者給一個胎具，這樣做出來的東西就是標準的

121_w7XSx 發表于 2018-7-11 11:53:27

Jry_A0Z8l 發表于 2018-7-11 11:22
那是不是可以用其他氣體（氮氣）之類的，不過我沒用過哦，樓主就當參考吧......

壓縮空氣

Jry_A0Z8l 發表于 2018-7-11 11:22:03

Jry_A0Z8l 發表于 2018-7-11 11:03
是只有這一個空嗎？建議用真空檢測（SMC有真空發生器），密閉狀態下，從空端打真空，利用真空流量檢測閥去 ...

那是不是可以用其他氣體（氮氣）之類的，不過我沒用過哦，樓主就當參考吧......

121_w7XSx 發表于 2018-7-11 11:19:24

魍者歸來發表于 2018-7-11 10:27
氣管插入沒問題，像二樓說的，考慮做端面密封（平面、錐面都好，看空間哪種更好布置）

能說的具體些嗎？我現在就是不怎么怎樣才能保證氣密性的基礎上，又能實現位置調整（進油口位置會偏）
