這種結構是怎么實現運動的？

查看數: 9344 | 評論數: 29 | 收藏 3

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2018-7-10 16:05

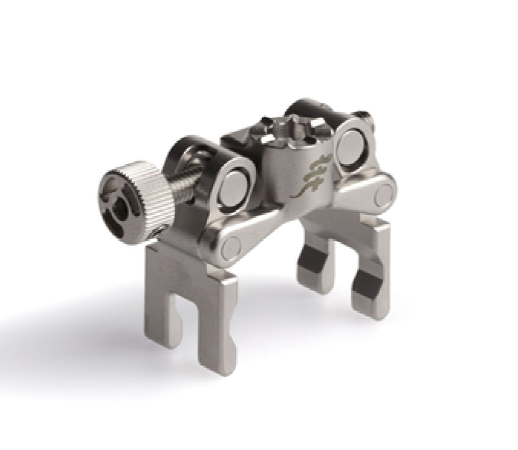

1.工作原理：通過轉動手柄位置，實現前爪和后爪一起張開和收縮，主要是用來夾持軸類的工件2.我想問的是：（1）.固定塊1和固定塊2是與手柄是通過螺紋配合的，如果擰手柄前爪和后爪會向同一個方向移動，無法實現共同張 ...

回復

cyzy6388 發表于 2018-7-14 16:36:34

正反螺紋，中部加一個限位。

眸上有傷痕 發表于 2018-7-13 10:30:21

螺桿上的兩節螺紋，正反牙

Vecror 發表于 2018-7-13 09:09:57

自然而然灬發表于 2018-7-12 21:00
老鐵，做3D打印啊~

打打玩玩而已~

NICE！發表于 2018-7-23 19:43

Vecror 發表于 2018-7-13 09:08:59

threetigher 發表于 2018-7-10 23:20
打印機什么品牌，型號，謝謝！

用的普通FDM桌面機，大點的螺紋能打出來，小的就不好說了

自然而然灬 發表于 2018-7-12 21:00:28

Vecror 發表于 2018-7-10 17:05
模型發我份，我有空打印個給你驗證下

老鐵，做3D打印啊~

reu8598 發表于 2018-7-12 14:27:35

好深奧

機械制鳥 發表于 2018-7-12 08:42:20

正反牙，固定塊1、2里面的螺母是可以滑動的

楓葉2006123 發表于 2018-7-11 15:28:09

魍者歸來發表于 2018-7-10 17:44
螺桿中間有一小段是光桿，前后分別是正反牙

9樓哥們說的對，螺桿就是那么做的，同時左邊圓柱體（注意是圓柱體，不是固定塊）開左旋的螺紋孔，右邊圓柱體（固定塊里面的）開右旋螺紋孔。看你的可用開合空間也不大，螺桿的中間保留圓柱。同時中間的突出部分（固定塊1、2之間的部分）應該是圓孔，不是槽孔。

武漢優能技術 發表于 2018-7-11 15:26:24

學習了
