請教倒角尺寸不一問題

查看數: 3075 | 評論數: 5 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2018-7-3 11:16

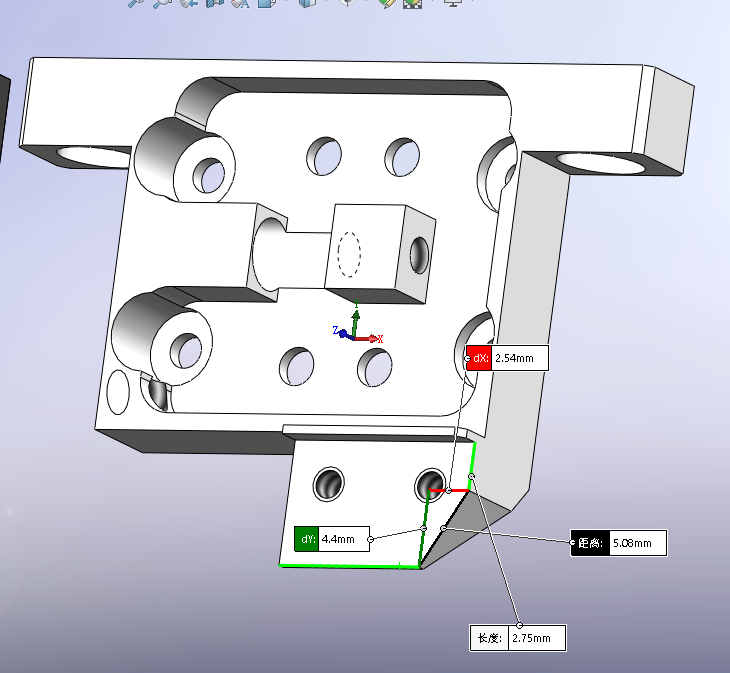

如圖，右邊黑色件為原件，右下角倒角后斜邊尺寸為5.09mm，而我畫出來的左件，（已嘗試好多次）倒角后尺寸依然都是5.08mm,倒角試過線性倒角，角度距離倒角，都不是要的5.09，這是否和建模步驟有關系了？做倒角的先 ...

回復

qihaibing 發表于 2018-7-3 16:03:08

魍者歸來 發表于 2018-7-3 11:57:04

承志偉發表于 2018-7-3 11:50
意思是這個件如果存在不是直邊的情況，就會存在誤差？是不是這樣理解？

沒看到圖紙，我只是從樓主發的圖片做的判斷。黑色件應該并不是90°，樓主可以測量一下兩個面，應該不是垂直（建議把測量精度調高一點，這個角度很小，約為0.19°）。

承志偉 發表于 2018-7-3 11:50:04

魍者歸來發表于 2018-7-3 11:37
樓主有沒有想到過，其中有一個件可能不是直角嗎？

意思是這個件如果存在不是直邊的情況，就會存在誤差？是不是這樣理解？

魍者歸來 發表于 2018-7-3 11:37:24

樓主有沒有想到過，其中有一個件可能不是直角嗎？

龍李 發表于 2018-7-3 11:29:14

想要直接切像切肉一樣要什么形狀薄厚都可以
