求助鏈傳動計算參數問題

查看數: 2258 | 評論數: 2 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

帖子模式

魚魚1653

發布時間: 2018-6-29 08:34

正文摘要:

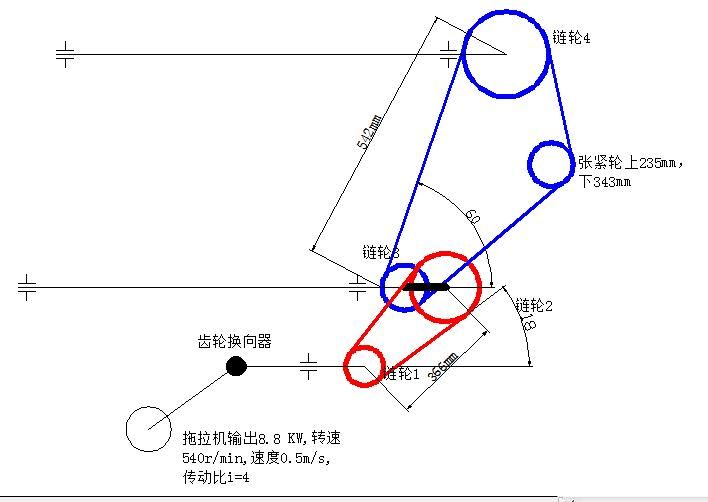

求助這個傳動路線怎么求鏈輪鏈條的參數，中心距可以適當調整，需要求鏈條鏈輪的相關參數。動力功率8.82KW，540r/min。是不是鏈輪傳遞功率就是這個？540r/min的動力轉速到鏈輪1上還是這個轉速嗎？另外請教，鏈輪四轉 ...

回復

魚魚1653 發表于 2018-6-29 18:22:25

曉昀發表于 2018-6-29 11:25
拖拉機輸出轉速是540r/min，傳動比是4，這個怎么理解？與換向器連接的軸轉速是540r/min？如果是，那么鏈輪1 ...

鏈輪2和共軸，就是一個位置兩個鏈輪，鏈輪1和2的傳動比1：3.35，鏈輪3和4的傳動比1:4，拖拉機動力驅動鏈輪1,1帶動2,2和3同時轉，3帶動4，3余4中間用張緊輪

曉昀 發表于 2018-6-29 11:25:56

拖拉機輸出轉速是540r/min，傳動比是4，這個怎么理解？與換向器連接的軸轉速是540r/min？如果是，那么鏈輪1的轉速就是540r/min，后面的各鏈輪根據傳動比去計算。鏈輪2與鏈輪3是怎么傳動？
