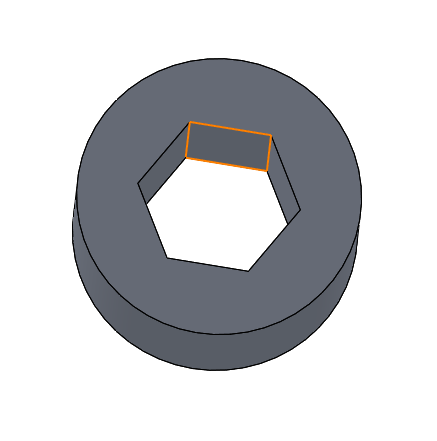

外六角定位

學習了

外側V型塊，內側的話建議仿形導正定位治具

一根水平放置的圓棒穿起來就定位了

小趙8808 發表于 2018-6-28 17:36
定位內孔還是外圓？

定位內邊，其實就是如何自動每次定位同一個方向！

魍者歸來 發表于 2018-6-27 22:56
做個異形的氣爪怎么樣，一側是平面，卡內側，一側是圓弧面，卡外側。

好的，謝謝！因?yàn)檫@個零件內六邊形需要組裝一個外六邊形零件，所以想個辦法把這個零件每次定位一個方向！

韓寒11 發表于 2018-6-27 20:49
做個外六方，通過孔來定位可否？

因?yàn)槲蚁肟繖C(jī)構實現自動定位，外六方定位還需要旋轉吧

xuzhuodage 發表于 2018-6-27 20:24
做個夾具夾外圓

夾具外圓定不了位吧？

定位內孔還是外圓？
