關于這個鏈輪傳動結構的3個疑問

查看數: 5017 | 評論數: 12 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2018-6-25 19:12

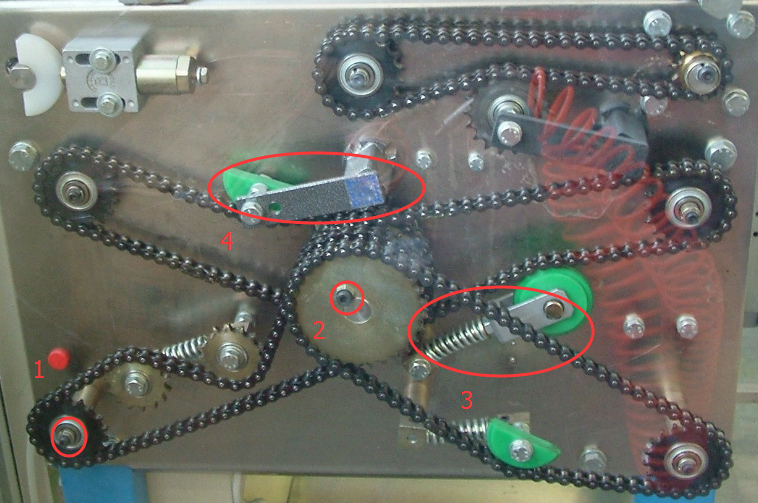

關于這個鏈輪傳動結構的3個疑問 1. 1圈中的鏈輪中間的白色的東西是什么？如果是軸承那么傳動有何意義？如果不是軸承那又是什么？ 2. 2圈中的主動輪部分看是螺釘，起什么用？ 3.3,4圈中張緊裝置有何異同？ ...

回復

wayyhlp 發表于 2018-10-11 08:59:28

本帖最后由 wayyhlp 于 2018-10-11 09:15 編輯

1可能是單向軸承，4個軸有可能2個用于正轉，2個用于反轉。當然，電機應該會正反轉運行。

2里，應該是軸上有個凸臺，上面有個螺孔，鏈輪安上后，擰緊螺絲，用于軸向緊固。

4的方管里是個橡膠管，通過橡膠的變形來提供扭力。

科技的瘋狂 發表于 2018-10-11 08:25:32

threetigher 發表于 2018-7-11 00:01
我怎么感覺像一個教學演示系統

同感

是的發表于 2018-10-11 08:47

laotounihao 發表于 2018-10-11 07:05:52

好復雜

threetigher 發表于 2018-7-11 00:01:53

祥云飛魚發表于 2018-6-25 23:42
感覺一個滾筒清洗機結構被設計太復雜了哎。。。

我怎么感覺像一個教學演示系統

lekong83 發表于 2018-6-28 16:31:03

我也猜猜，
1處應該是漲緊套
2處螺絲應該是鎖在軸鍵上的，用來把鏈輪壓在軸上防脫出的。
3、4一個是自擺動張緊器另一個是自轉動張緊器，功用差不多，只是擺動型的比轉動型的工作角度大，轉動型的比擺動型的扭矩大。

SUN1234 發表于 2018-6-26 17:21:52

本帖最后由 SUN1234 于 2018-6-26 17:25 編輯

還有1，2處沒看懂，望樓主解答

劉一點 發表于 2018-6-26 10:57:11

感覺結構有點復雜

hippofox 發表于 2018-6-26 08:54:24

認可2樓和5樓的說法。

SUN1234 發表于 2018-6-26 08:06:10

3,4圈中張緊裝置彈性體不同，一個用橡膠，一個用彈簧

對發表于 2018-6-26 08:50
