這樣標沒問題的，不要太死板好不好

學習

看看

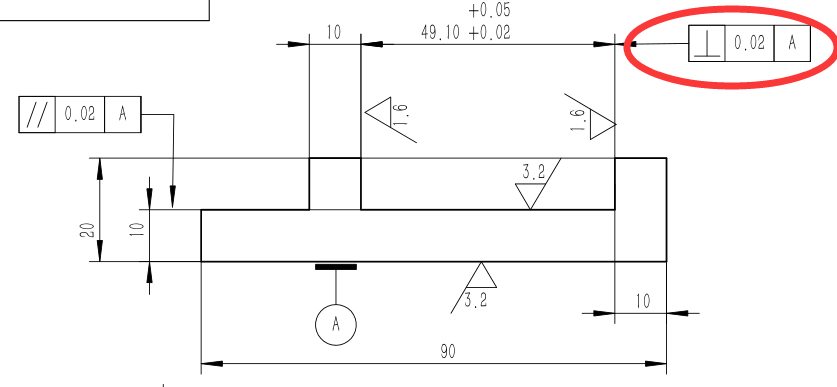

這個是課本上寫的，記得以前上學的時候老師講過，垂直度是指右邊那條線，左邊那條線用尺寸公差來控制

頂一個

圖上的標注表示取兩個面的中心面，然后評估中心面與A基準的垂直度是否滿足0.02.
如果要分別表達兩個面都需要滿足垂直度0.02，需要在49.1尺寸兩側分別標注位置度公差，并且位置度公差的引線不能和49.1的尺寸線在一條線上，要上下錯開，并且在49.1尺寸線下方。

學習了

@中國化
GB1182-2008

圖示是一個薄片。垂直度可以用角度公差約束。
基準A本身應該有精度和硬度要求。
再增加一個側面基準B，使垂直于A，便于用量具測量。
