焊接符號看不懂了

查看數: 4937 | 評論數: 12 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2018-6-5 10:13

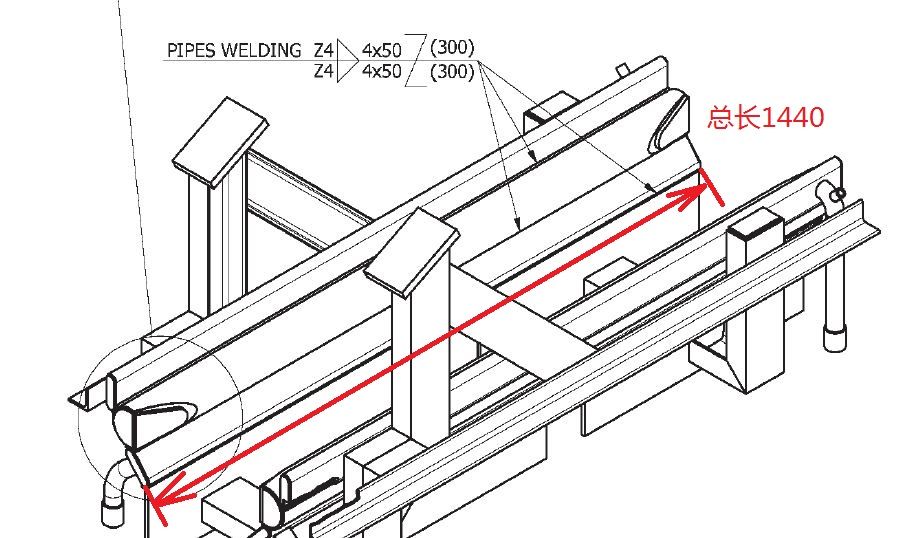

這個符號應該是交錯間斷焊，4段，每段50，間隔300，理論長度4*50+3*300=1100，然而這段結構總長度1440，相差太多，請教高手幫忙解讀一下

回復

惑芯 發表于 2019-3-6 09:12:08

andriycike 發表于 2018-6-5 14:11
間距為什么是4段呢？

這需要根據材質及結構來確定，并不是隨便定的，尺寸鏈的問題兩端也要空余空間的。

惑芯 發表于 2018-6-5 14:33:14

andriycike 發表于 2018-6-5 14:11
間距為什么是4段呢？

andriycike 發表于 2018-6-5 14:13:11

軍CSJ 發表于 2018-6-5 14:05
如果圖紙沒有其他特殊要求，兩端等分。這種情況一般圖紙會有標注的。

二維圖上也是這么標的，沒有特殊要求兩端等分是什么意思

兩端各留150mm，或咨詢客戶。安裝時是否有干涉？……不要猜，客戶的問題，讓客戶自己解決。直接對接技術發表于 2018-6-5 14:26

andriycike 發表于 2018-6-5 14:11:23

惑芯發表于 2018-6-5 14:10
這是交替焊接，是4*50+4*300

間距為什么是4段呢？

惑芯 發表于 2018-6-5 14:10:06

這是交替焊接，是4*50+4*300

軍CSJ 發表于 2018-6-5 14:05:55

如果圖紙沒有其他特殊要求，兩端等分。這種情況一般圖紙會有標注的。

andriycike 發表于 2018-6-5 11:23:55

劉一點發表于 2018-6-5 11:18
4段50長間隔300應該沒問題，就是位置有點疑問吧

我倒是覺得尺寸給的可能有問題，位置正常應該是從頭開始焊吧，交錯焊的話也只有背面是先空一段再焊

劉一點 發表于 2018-6-5 11:18:38

4段50長間隔300應該沒問題，就是位置有點疑問吧

andriycike 發表于 2018-6-5 11:13:22

hippofox 發表于 2018-6-5 11:07
或者說，兩端各留150mm？特意去查了雙面交錯焊的相關資料，又學習了。

但背面就得從頭開始焊，那就得焊5段了
