求結構改進指導與意見，謝謝

查看數: 13401 | 評論數: 33 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2018-5-31 11:35

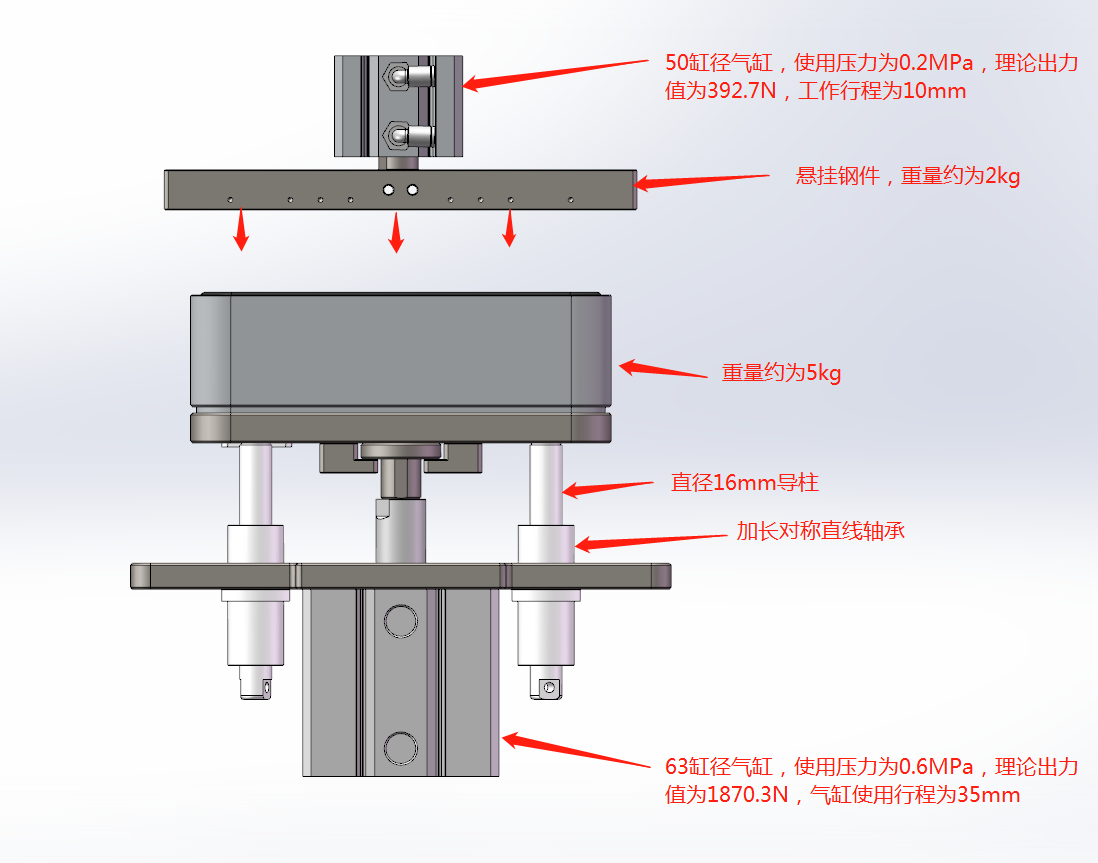

如圖示，參數如圖，底部63缸徑氣缸用0.6MPa壓力向上走35mm行程后靜止不動，上面50氣缸以0.2MPa的壓力下壓，下壓距離約為6mm，在瞬間下壓時上面50氣缸會導致底部63氣缸有輕微震動（即 ...

回復

蕳單瞹 發表于 2019-6-26 17:11:51

山高wo為峰發表于 2018-6-9 16:31
底部增加一個楔形支撐結構，可以避免下壓對底部氣缸的影響

已考慮其他方式了，謝謝~

蕳單瞹 發表于 2019-6-26 17:10:38

liuqiang5234 發表于 2018-6-6 14:20
底部氣缸垂直改成橫向楔塊頂升應該可以解決這個問題啊

空間位置不夠呢。

山高wo為峰 發表于 2018-6-9 16:31:57

底部增加一個楔形支撐結構，可以避免下壓對底部氣缸的影響

liuqiang5234 發表于 2018-6-6 14:20:56

底部氣缸垂直改成橫向楔塊頂升應該可以解決這個問題啊

das13 發表于 2018-6-6 10:15:14

上面氣缸速度調慢，很慢，很慢。。。。。

hfxxn 發表于 2018-6-6 10:09:27

1.上面的氣缸有沒有節流閥，可能是速度氣缸下來的速度太快沖擊造成。2.導向軸采用16的明顯小了，導向不夠，16的軸一般可用在最大氣缸32的缸徑就不錯了

gy861208 發表于 2018-6-5 11:31:44

導柱另一頭用連接板連接可減少震動，不過上下都用氣缸，不加其他機構，不管怎么加大缸徑都是很不穩定的，氣體具有可壓縮性

螞蟻機械 發表于 2018-6-5 11:10:21

我覺得震動是不是機械結構本身的震動，查米思米手冊可知直線軸承有0.01～0.02mm的曠量，加上氣缸伸出35mm帶來的長度變化曠量變大，上面那個氣缸下壓的時候造成導桿活動的震動

蕳單瞹 發表于 2018-6-5 09:58:39

小胖1011034101 發表于 2018-6-4 12:19
增大缸徑沒用的，外部加機械限位。

是的，位置空間太小，不好做機械抱緊結構，只能看下加大缸徑減小這種震動了
