發布時間: 2018-5-30 19:14

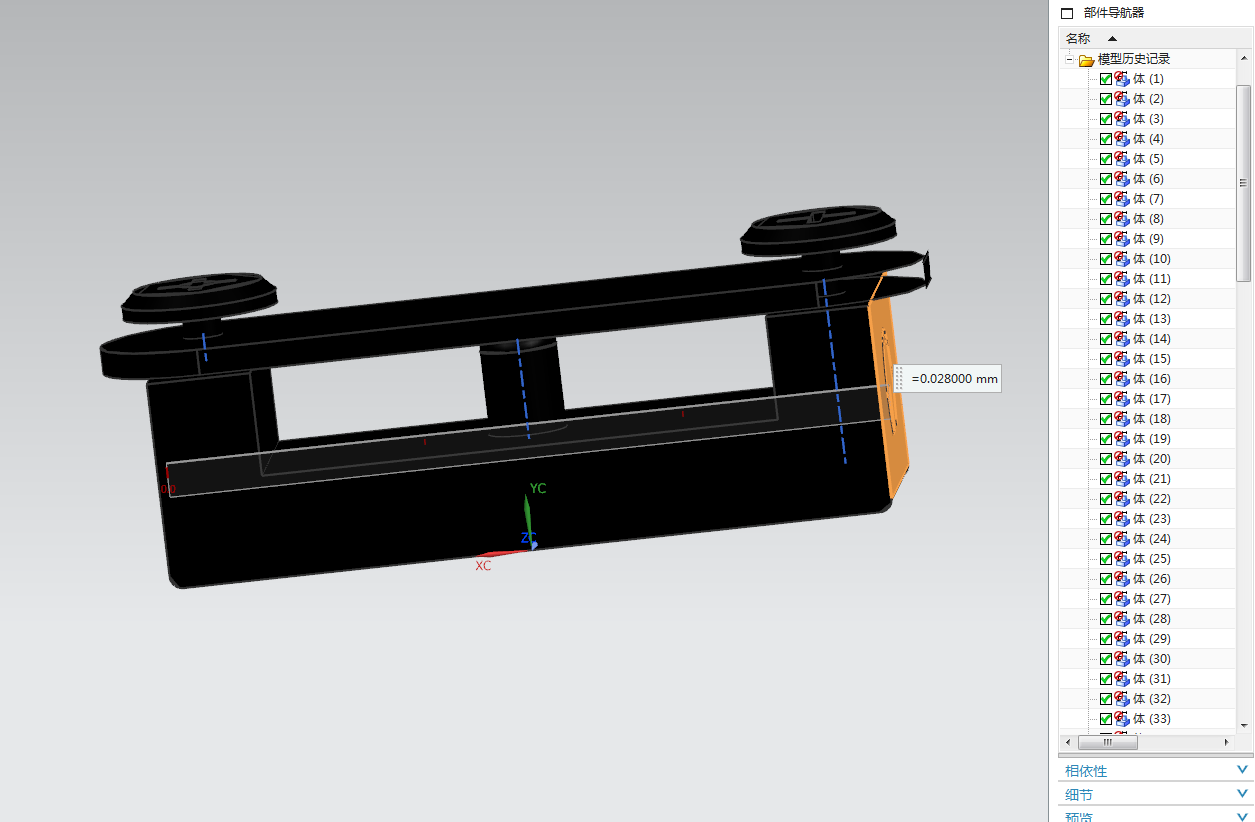

正文摘要:大家晚上好，昨天芬蘭的客戶發了個圖給我們公司的外貿，IGS文件，我用SW和UG打開測量尺寸，SW的測出尺寸很大，UG測出尺寸很小，結果都不太合理。有知道這是怎么一回事的嗎？單位都是mm，會是公制英制的單位問題還是 ... |
| 是因為你這數模原文件是英制尺寸，直接打開后單位沒有轉換過來，這種情況我也經常遇到，你可以先新建這個文件，再把數模導入，這種它就會自動的去轉換。 |
| 嗯，那應該是客戶用“英制”單位畫了個“公制”單位的圖，這個圖就只能把英寸當毫米看了 |
|
單位設置一下% h4 `0 E- @( z+ }; @ |
| 單位設置問題 |
| 嗯嗯，應該是單位不統一的原因。 |
| 你兩個尺寸一相除，發現是25400倍，你就知道好找原因了 |
|
本帖最后由 非常 于 2018-5-31 07:34 編輯 ; [/ o$ C9 ~- C. q% e - F- r6 Z0 s/ F& m L 公英制轉換問題。 我有時候也碰到。忘記怎么搞了。 “單位”設置里面設置為“mm” |
