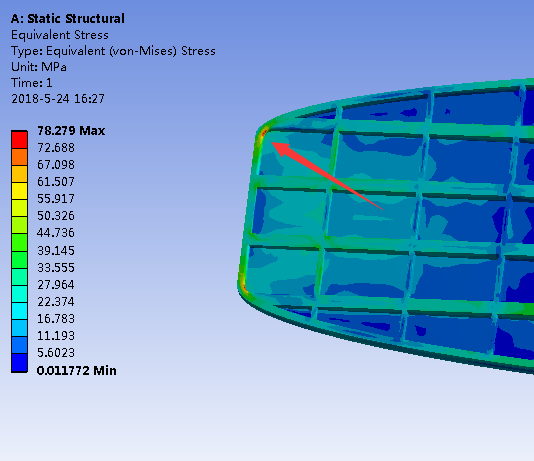

正文摘要:本帖最后由 siaoma3160 于 2018-5-24 16:54 編輯 請教大家下，對于結構件強度的有限元仿真校核時，對于局部點區域的應力過大應該怎么辦？ 如圖所示，我對一零件受力情況進行仿真，以指導結構件設計。材料為Q235 ... |
|
學習了 |
本帖最后由 siaoma3160 于 2018-5-25 10:36 編輯 中國化 發表于 2018-5-25 10:03 這個還真沒仔細考量過，我的理解是，我這個屬于鋼材，失效一般為塑性變形失效。von mises stress代表結構受力時內部最大應力，仿真出來材料的von mise stress達到材料的屈服強度，是不是就代表材料即將失效了。不知道理解的對不對？請指教 另外你說的二者應該經過轉換，可否解釋下應該怎么轉換？ |
| 請問樓主對屈服強度和米沃斯應力有什么誤解，二者不經轉換直接拿來比較，怕不是沒有常識，既然沒有基礎，何故使用有限元。 |
| 倒個圓角在分析試試。 |
| 還是哪個地方有問題，才出現應力過大。 |
| Q235做成這樣確實講究。 |
| 樓上說的在理，我們之前也是這樣處理的，像螺栓緊固件的壓緊點都是會忽略處理掉。 |
| 你這件是鑄造的，還是機加的，看那么大的圓角，又是Q235，應該是機加的吧。你總得把前處理，邊界條件都說一下吧。 |
qq642446015 發表于 2018-5-24 17:02 雖然是應力集中，但從材料失效來說，這個地方時間長了會失效啊，失效了之后其他地方應力會增加，慢慢的不就斷裂了嗎 |
| 那個地方是 應力集中 你可以選擇忽略 |
