圖示的三軸龍門結構合理嗎

查看數: 10010 | 評論數: 27 | 收藏 2

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2018-4-24 16:02

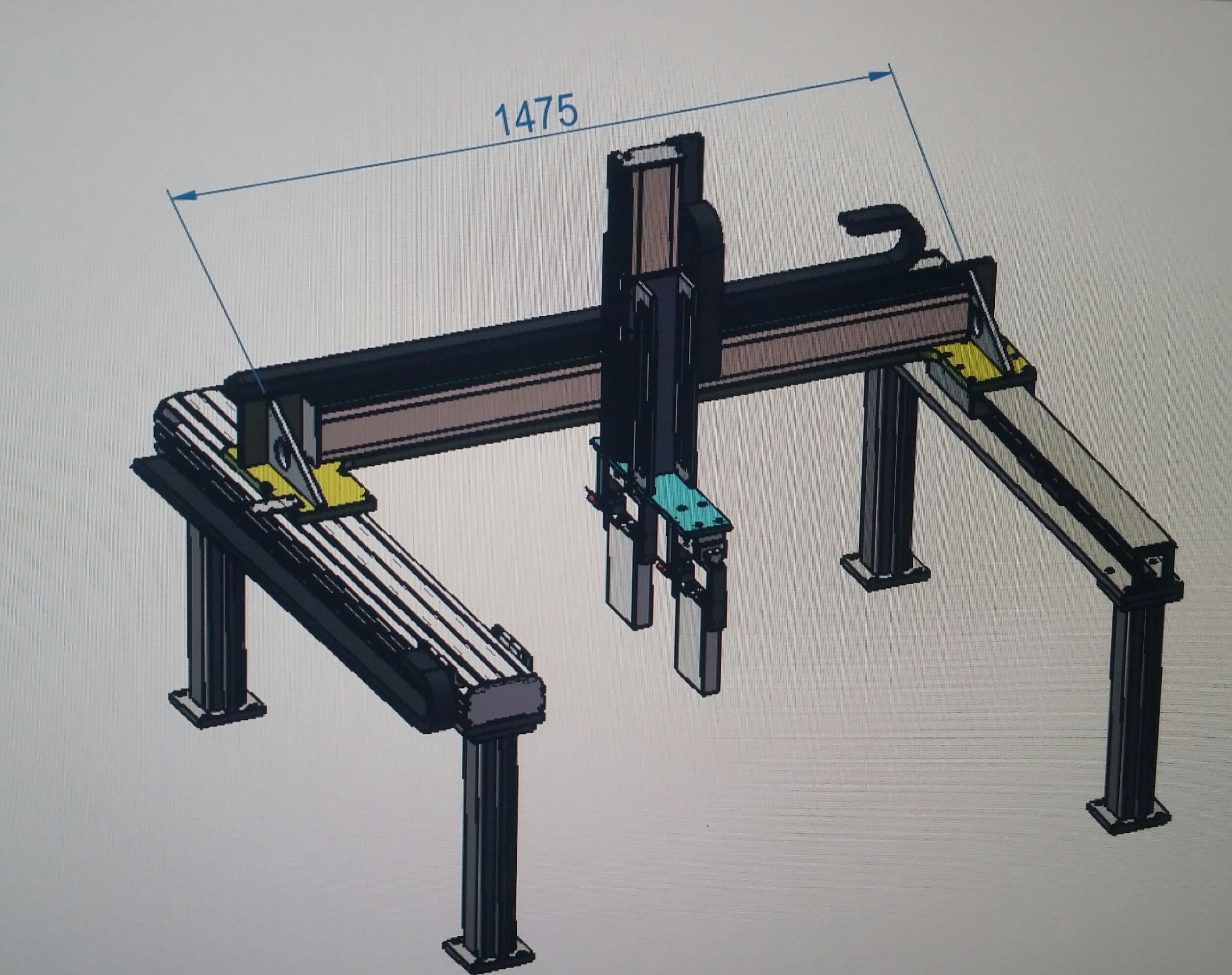

本帖最后由 ljflovezxh 于 2018-4-24 16:07 編輯各位大俠，幫我看下這個跨度的龍門結構靠不靠譜，請各位賜教?？缍?400mm,負載60kg,速度500mm/s 左邊是直線模組，右邊是滑軌。所選模組如圖2所示。 ...

回復

天下有雙 發表于 2019-6-4 20:34:02

這種方案不怎么可行

機械萌萌小石頭 發表于 2018-4-27 16:56:04

學習學習

z243426738 發表于 2018-4-27 11:32:33

太寬了。要加同步機構。

cherishone 發表于 2018-4-27 10:11:35

一看你圖上夾爪夾的東西就是做新能源電池的吧！

krazy18 發表于 2018-4-27 08:41:09

跑500的速度，跨度還這么大。。。建議不要這樣搞。。。雙邊齒輪齒條加動力，穩定性肯定比這個好。

拾三少 發表于 2018-4-26 21:43:05

模組+導軌這種結構沒用過。
可以兩端都是導軌，單邊齒條驅動，你這個負載一定沒有問題。

Q鋒 發表于 2018-4-26 19:50:35

我現在手上就有一個這樣的

李迎398048991 發表于 2018-4-26 13:15:22

單邊驅動，驅動側的導向還這么短，另一端用的還是直線導軌，直接硬性連接，這么長的量還沒有熱補償，建議把驅動側的定位加長，另一端直接用滾珠進行平面支撐估計能好一點

黑貓2013 發表于 2018-4-26 11:57:22

好像跨度有點大
