看大神們分析

跟大神們學習

你的 想法是對的以產品為中心一步步畫自頂向下。自底向上 都可。倆方法都有各自的優點也有各自的缺點 我覺得對軟件不太熟的話先自底向上較好。后期修改時會容易些 不然關聯太多修改較大的話報錯該蒙了，非標這玩意對軟件要求不高  等玩多了就會覺得自己設計的東西除了外購件外 基本就是各種塊塊落在一起 同一種產品給10個設計師就有10種設計，成功與否關鍵在于方案可行性

自頂向下有什么缺點？并不是每個件都自頂向下畫，怎么快怎么來。先根據方案把需要的外購件數模放入裝配體中電機，線軌，氣缸，之類，它們相對位置約束好，再增加機架，安裝板，之類。然后評審。修改，再評審，再修改。最后打孔，出圖。以上方法做單臺小設備很管用。如果項目大的時候就要分工做了，比如一個兩千萬的項目應該分給五個機械，這樣每人大概四百萬的產能。各設計人員一定要多溝通。因?yàn)檫@個時候沒什么方法好用不好用的說法了?，F(xiàn)實情況復雜工作量大，只能看個人能力了。

wx_U1GQ0kWK 發表于 2018-4-4 10:31
個人覺得先出結構圖，定好零件尺寸大小及各零件之間的間隙，再出3D零件圖及裝配圖

那兄弟個人設計的時候又是怎么做的呢？按兄弟的覺得嗎？
大家好好聊聊，
我看還有好多人也不會，正好讓小白們都學學。

個人覺得先出結構圖，定好零件尺寸大小及各零件之間的間隙，再出3D零件圖及裝配圖

跟大神們學習

學習

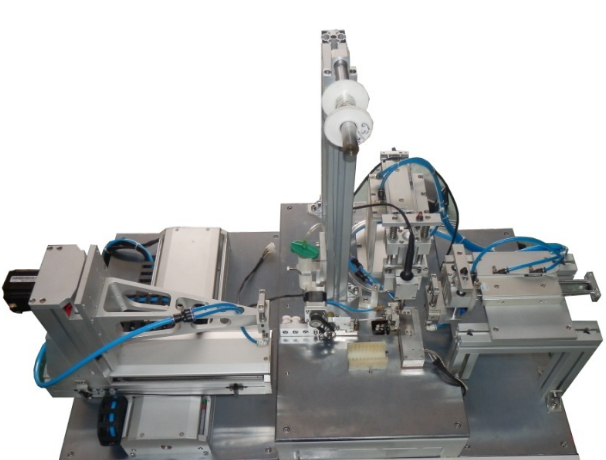

不知道大俠們怎么整，我抄別家機器是這樣的，
1先確定產品的尺寸，技術要求，
2去看人家的機器，照著把大概方案3D畫出來，大概動作流程畫出來，
3再開始從上料結構開始細化，一步一步推過去，一般都不先打孔，只搭積木，堆零件尺寸和標準件，最后來打零件與零件或者標準件之間的安裝孔
4.因?yàn)橹皠幼骱头桨?D在，所以上下料，工作工位的大概位置已經定了，從上料開始順推，配合，推到下料，再回頭來看整體動作流程。是否能滿足要求，我一般都是多多少少能找到相似的機器實際看過，不能只有圖片。
檢測干涉，孔對齊，沒啥問題就出工程圖做樣機。
