傳動難題，苦惱

查看數: 14695 | 評論數: 40 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2018-3-29 23:32

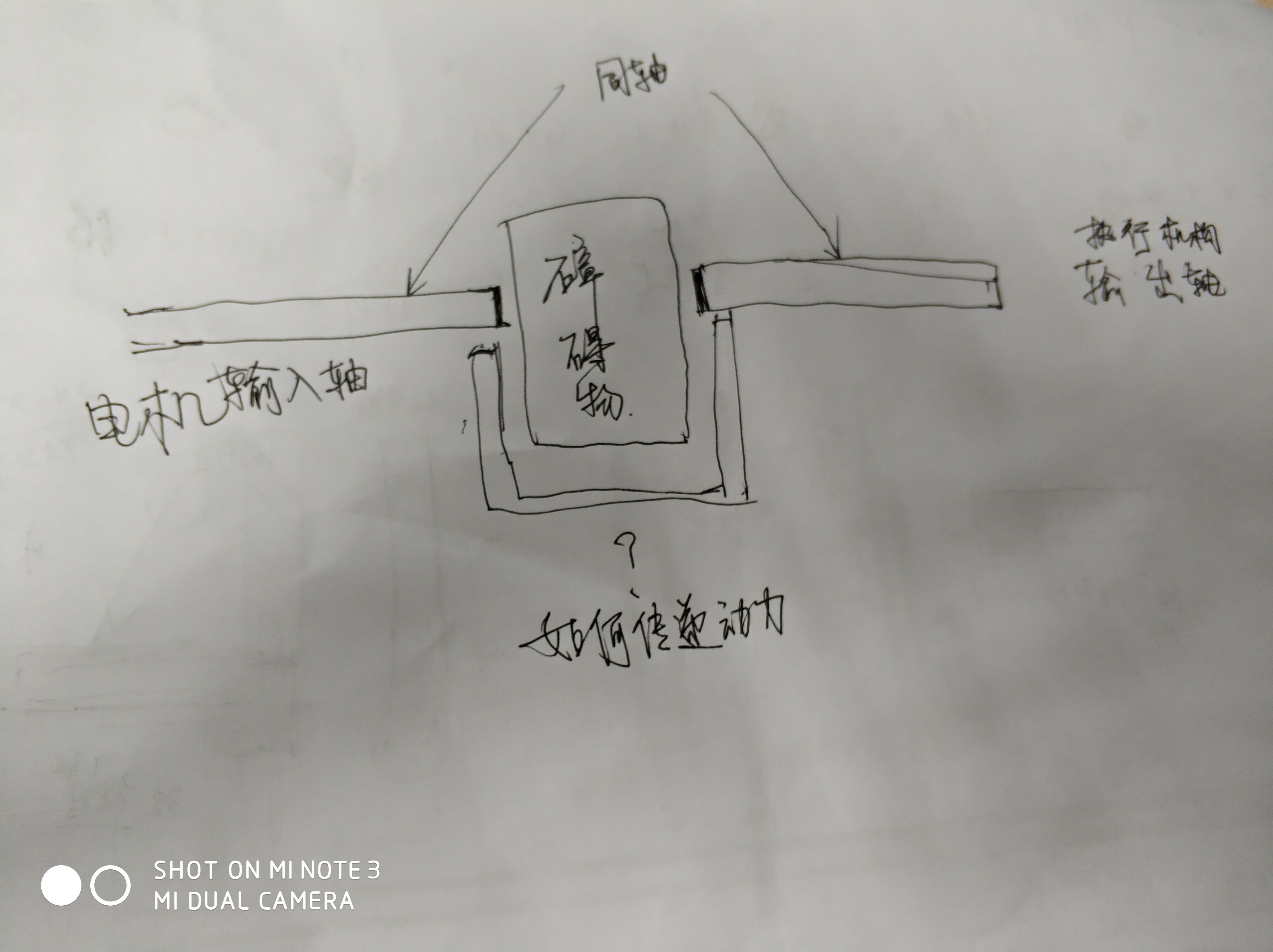

傳動問題，各位大俠幫忙給個方法。圖片寫了個錯字補充內容 (2018-3-30 23:13): 補充一下：電機輸出轉矩50Nm，輸出軸徑38mm，障礙物邊緣離軸中心最大距離為300mm。補充內容 (2018-3-30 23:14): 要求傳動效率97%以 ...

回復

眸上有傷痕 發表于 2018-7-13 10:40:35

平行軸加齒輪。若是不要求傳動效率可以用皮帶

一尾錦鯉 發表于 2018-7-12 16:08:38

最簡單的就是加根平行軸，不過不管是帶傳動還是齒輪傳動這么一搞傳動效率一般會降到0.85以下的，當然你要是用一些很精密的齒輪、軸承、聯軸器等，傳動效率能達到0.96，只是那樣成本太高了。

zhukaijie1 發表于 2018-7-12 15:34:23

hao

wx_c57kw5nu 發表于 2018-7-12 14:54:39

同步帶，鏈條，錐齒輪，都可以實現

挺萌的TMD 發表于 2018-5-8 22:06:31

在阻礙物上打洞

赤血龍騎 發表于 2018-4-2 15:19:07

樓主說出具體情況，在障礙物上打洞嗎？通孔還是兩個同心的盲孔，障礙物有多大？

小小布2018 發表于 2018-4-2 11:24:13

路過，學習下

大運天成 發表于 2018-4-1 16:25:49

用轉向器應該行吧

這個換向器是什么？有無資料，發一份。謝謝！發表于 2018-4-1 20:32

hyr003 發表于 2018-3-31 19:47:40

jinpu88 發表于 2018-3-31 18:38
轉速是多少？

轉速最高3000
