設計求助：焊接操作機滑臺、導輪軌道部分

查看數: 5713 | 評論數: 17 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2018-3-16 22:56

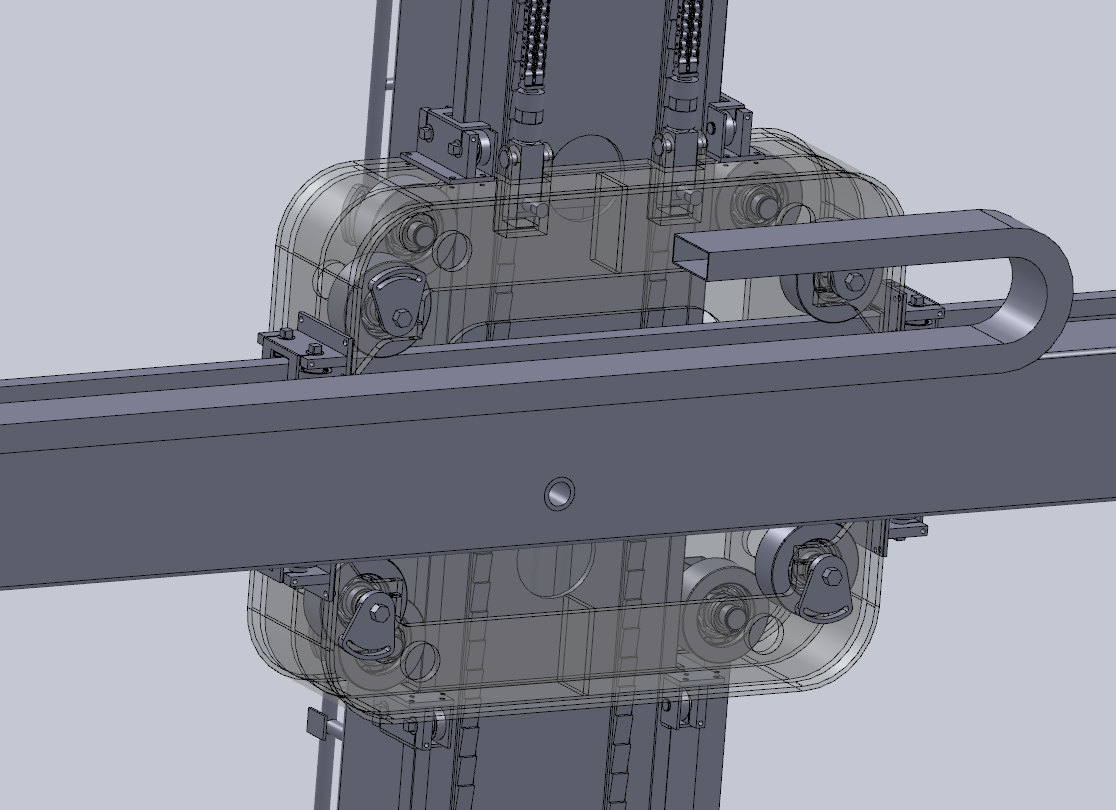

如圖，在參考一個焊接操作機的設計圖，滑臺部分的導軌和滾輪用的是什么呢？沒找到相關的資料和標準，看上去像是凸輪軸承隨動器，望見多識廣的人解惑。 ...

回復

過來聊聊天 發表于 2019-4-23 15:32:54

樓主能不能分享一下2807473664感謝

ghoul321 發表于 2018-4-25 18:13:17

能不能發我一份設計圖呀，我也在做這個，沒什么參考的，可以的話加我qq1977325436，麻煩了

ghoul321 發表于 2018-4-25 18:12:16

能不能把這個設計圖發我一份呀，我也在做，沒找到什么參考的，可以的話加我qq1977325436，麻煩了

deng281628 發表于 2018-3-18 20:42:21

V型軸承你看咋樣，海普克網上有

丁昶杰 發表于 2018-3-17 11:27:44

本帖最后由丁昶杰于 2018-3-17 11:36 編輯

yzhflypig 發表于 2018-3-17 07:41
建議你用直線導軌配滑塊，不要用現在這種，這種裝配導軌雙側的定位塊和導軌之間摩擦大，磨損厲害，用不了多 ...

因為我參考的設計書籍中也有用導軌和滾輪軸承結構的設計公式，涉及到的參數有滾輪的外徑和軸承的軸徑以及兩輪之間的軸心距。所以不太好更改，另外直線導軌和滑塊可以重載嗎？

可以承重啊，上網可以查發表于 2018-3-17 13:17

丁昶杰 發表于 2018-3-17 11:24:57

未來第一站發表于 2018-3-17 09:36
3000X3000這么大的操作機基本都是你這種結構，淬火導軌加自制鋼輪。
主要用來干大筒子環縫的，所以對本身 ...

淬火導軌是和管件結構一體的嗎？還是安裝上的標準導軌？

廖鵬 發表于 2018-3-17 10:41:03
