淡然 發表于 2018-8-22 17:01
這個設備不是我們設計的，是我們在使用的一個設備。你的設計主要取決于你的工況，比如紅圈大與否？嚙合齒 ...

謝謝大俠的圖片，完全清晰了！

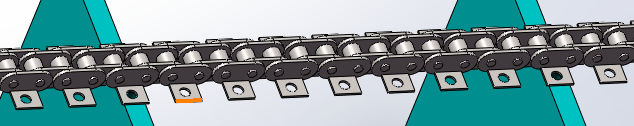

想用鏈條來做隨行夾具，不知大俠有何建議和意見？

threetigher 發表于 2018-8-21 17:39
1）若黃圈長在紅圈上，直驅；紅圈未必要很大吧，減少齒數應可行吧；

2）關于黃圈嚙合齒數，這也是我看 ...

這個設備不是我們設計的，是我們在使用的一個設備。你的設計主要取決于你的工況，比如紅圈大與否？嚙合齒數是否足夠，都取決于你的負載情況和采用什么型式的懸掛鏈？如果負載很輕，為了簡化結構，完全可以直驅，不需要圖片上這么復雜。這鏈條，應該是標準件，搜素懸掛鏈可以買到。再給你分享幾張我們設備的照片。



淡然 發表于 2018-8-21 17:20
這種懸掛鏈是特殊鏈條，非傳動鏈。如果用鏈輪直接驅動的話，鏈齒的制作非常麻煩；為了滿足節距，鏈輪的 ...

1）若黃圈長在紅圈上，直驅；紅圈未必要很大吧，減少齒數應可行吧；

2）關于黃圈嚙合齒數，這也是我看到圖片迷惑的地方。
下面鏈條看圖片好像是單排的，那么就不是重載，綠色鏈條單齒嚙合就足夠了吧。

3）鏈條上嵌黃圈，這種需要找廠家定做吧？還是自己做的？
還有就是綠色特殊鏈條，自行設計制作么？

因圖片只看到部分，遂有以上疑問，謝謝大俠不吝賜教！

threetigher 發表于 2018-8-21 09:30
紅色鏈輪，帶動黃色鏈齒，又驅動綠色鏈條；
為何不直接用鏈輪驅動綠色鏈條？若負載重，上多排鏈？

這種懸掛鏈是特殊鏈條，非傳動鏈。如果用鏈輪直接驅動的話，鏈齒的制作非常麻煩；為了滿足節距，鏈輪的直徑要大；同時嚙合的齒數也受限。所以需要一個過渡驅動，用標準件實現非標準的動作。

淡然 發表于 2018-8-21 09:09
估計百度搜索懸掛懸掛鏈，應該可以找到。不太明白您的意思，如果單排鏈可以滿足要求，為什么要使用多排鏈 ...

紅色鏈輪，帶動黃色鏈齒，又驅動綠色鏈條；
為何不直接用鏈輪驅動綠色鏈條？若負載重，上多排鏈？

threetigher 發表于 2018-8-16 22:29
請教下@淡然 大俠，為何鏈條拖動鏈條，不直接用多排鏈拖動小車，懸掛重物呢？

上面這種鏈條（齒）有專 ...

估計百度搜索懸掛懸掛鏈，應該可以找到。不太明白您的意思，如果單排鏈可以滿足要求，為什么要使用多排鏈？

淡然 發表于 2017-12-8 13:53
我們使用的產品，滾輪固定在鏈條上，鏈條帶動滾輪在軌道里運行，鏈條下面懸掛重物。

請教下@淡然 大俠，為何鏈條拖動鏈條，不直接用多排鏈拖動小車，懸掛重物呢？

上面這種鏈條（齒）有專用名詞么？謝謝。

公司第一次用鏈條導軌，在網上各種搜索，選中一家，結果在現場沒幾天尼龍就脫肛了，忽然明白，那導軌廠家也一定是第一次做那玩意

淡然 發表于 2017-12-8 13:53
我們使用的產品，滾輪固定在鏈條上，鏈條帶動滾輪在軌道里運行，鏈條下面懸掛重物。

學習學習
