長直線導軌安裝固定方式

查看數: 17209 | 評論數: 42 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2017-12-6 22:37

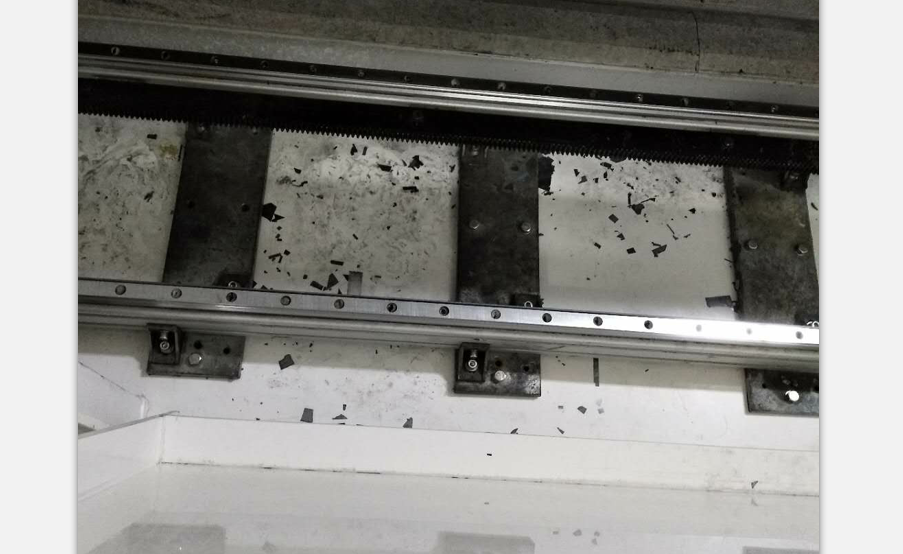

十幾米長的直線導軌，需要安裝固定在自動化設備上，兩條導軌要保證平行水平，有見過其他人做的安裝方式（如下圖），但感覺不是很好，不好保證兩條導軌的水平，裝配比較麻煩，整個平面銑成 ...

回復

77296824@qq.com 發表于 2019-10-30 15:31:40

一、可以在焊接完進行研磨打安裝孔。二、一條導軌上滑塊帶這百分表測量另一條導軌平行度。

世間有真情 發表于 2019-10-27 17:32:05

neal_zhangming 發表于 2019-10-8 15:57
我最近也做了個導軌，焊接的機架，一個導軌平裝，一個導軌豎裝，安裝孔做長腰孔，用調節的辦法慢慢找平行， ...

兩條導軌不在一個面啊，那要求更高

neal_zhangming 發表于 2019-10-8 15:57:03

我最近也做了個導軌，焊接的機架，一個導軌平裝，一個導軌豎裝，安裝孔做長腰孔，用調節的辦法慢慢找平行，導軌一般是水平裝，豎裝我也是在設計群問過，有人說可以豎裝，我也沒試過，產品還在加工中，不知道調試的時候會怎么樣呢

sunbin00 發表于 2019-3-14 11:13:13

可能還得整體加工找平

15867946518 發表于 2019-3-13 15:13:06

焊接平臺上。導軌安裝面不加工，你如何保證平面度？

大衛-2 發表于 2019-3-13 11:46:29

導軌安裝確實不能投機取巧啊.海得常規去做

wenwenan 發表于 2019-2-17 14:37:07

頂

孤鷹GE 發表于 2018-12-29 18:03:01

學習

xu58 發表于 2018-12-29 17:50:08

用激光打
