這種聯軸器如何改進

查看數: 11005 | 評論數: 39 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2017-10-16 14:22

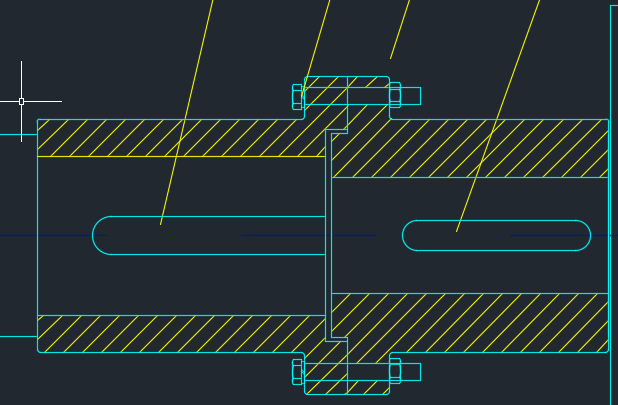

如下圖所示，兩個孔徑分別是φ150、φ110，兩個外圓直徑φ210、φ350，大軸這邊是減速機輸出軸，工作環境：轉速低，頻率也不高，平均一小時正反轉100個來回(每次只轉三分之二圈)，但設計 ...

回復

17567410 發表于 2019-8-28 12:20:11

本帖最后由 17567410 于 2019-8-28 14:33 編輯

看圖推測LZ不太了解這種東西，兩個半聯軸器中間的凸凹是配合的。

軸承和軸的糾纏 發表于 2019-8-28 10:14:17

這個不是聯軸器連接吧，直接靠螺絲連接傳動把

Alex19880319 發表于 2019-8-28 09:52:37

你這個是剛性聯軸器，對于安裝找正的要求是非常高的，安裝沒有找好同心，螺栓容易松動是必然的結果！

鹽城派威 發表于 2018-1-13 08:57:11

漲知識了！

zhougt1985 發表于 2017-10-21 15:10:58

菜鳥學習了

zhougt1985 發表于 2017-10-21 15:10:34

菜鳥學習了

管1理員改我密碼 發表于 2017-10-19 15:51:28

螺栓松動是因為沒有防松措施啊
看看機械設計手冊第二卷螺栓防松部分

海龍_StJ4Z 發表于 2017-10-19 15:29:30

本帖最后由海龍_StJ4Z 于 2017-10-19 15:45 編輯

為啥不用標準的聯軸器？
看圖來說這個嚴格來說只是兩個法蘭盤連起來了，是一個硬鏈接結構，不像聯軸器可以補償誤差。
可以用六角帶槽螺母，螺栓上鉆一孔，插開口銷別住。
最重要的是分析一下原因，是同軸不行，還是加工精度不合適。

宇希 發表于 2017-10-18 22:33:28
