c2701624717 發表于 2019-2-13 16:05
衣領成袋器是立式包裝機的關鍵部件之一，它具有計算復雜，設計難度大，包裝機廠設計還有很多都是師傅靠經驗 ...

這個還是要分開成型后再焊接么？

kcpack 發表于 2009-6-10 10:39
**** 作者被禁止或刪除 內容自動屏蔽 ****

你做過連續式包裝機嗎

求插件

c2701624717 發表于 2019-2-13 16:05
衣領成袋器是立式包裝機的關鍵部件之一，它具有計算復雜，設計難度大，包裝機廠設計還有很多都是師傅靠經驗 ...

大佬分享下插件

c2701624717 發表于 2019-2-13 16:05
衣領成袋器是立式包裝機的關鍵部件之一，它具有計算復雜，設計難度大，包裝機廠設計還有很多都是師傅靠經驗 ...

設計插件是啥 可否分享一下

johnfu 發表于 2008-5-1 21:59
呵呵，有沒有想一起搞創業的啊，我有種包裝機需要一起開發，想找個經驗豐富機械工程師。有興趣可以聯系一下 ...

什么包裝機

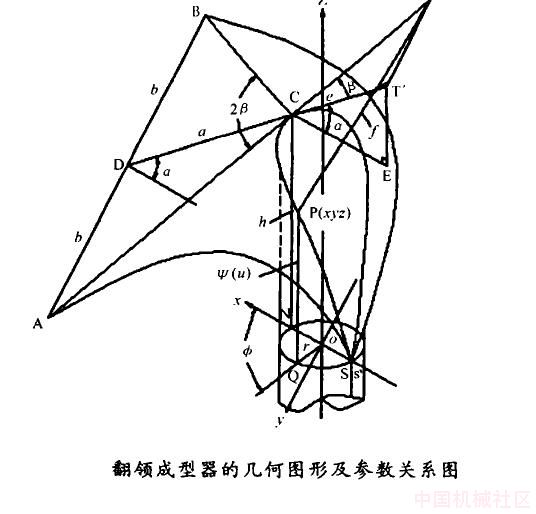

衣領成袋器是立式包裝機的關鍵部件之一，它具有計算復雜，設計難度大，包裝機廠設計還有很多都是師傅靠經驗制作好樣板，人工用樣板劃線，用剪刀手工下料制作，由于是手工下料，成袋器的對稱度完全靠師傅手工控制，要把對稱度控制好需要高超的技術來保證。
如果使用計算機計算尺寸，使用計算機畫出展開成袋器鈑金圖，利用激光切割機來下料，那樣的話計算精度和切割精度將達到理想精度，制作也就容易些了
通常工程師設計一個成袋器展開圖需要數小時，用計算機計算只要數秒鐘，再畫出展開圖不超過5分鐘，激光切割是按每分鐘多少米來計算，高效！
下面介紹我的設計過程
1、打開軟件程序，輸入膜寬和中縫寬度，即可得到標準衣領領管的每個點的坐標參數
2、打開SW軟件；打開設計衣領領管圖；將計算好的數據復制到數據表中，即可得到一張該衣領領管的模型草圖
3、打開該圖的工程圖就得到了一張該衣領領管的展開圖，另存為dxf文件
4、打開CAD軟件，打開該dxf 文件刪除多余線條，將得到該衣領和領管的鈑金圖
5、送至激光切割，完成

有興趣請：QQ：727013348

目前做個成型器多少錢？

好帖子

天水藍 發表于 2008-3-27 16:02
兄弟，我告訴你，手工修
其實就算你設計的什么問題都沒有，可能現場也要手工修。

你好： 你做過成型器嗎？我公司現在需要做成型器！
