夾具設計問題

查看數: 5681 | 評論數: 21 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2017-9-29 21:19

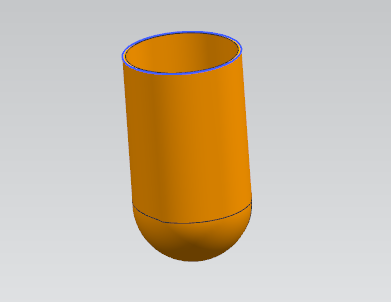

現在需要對這個件設計夾具總感覺無法實現自動定心因為需要在件的表面和里面加工圖案而且里面的圖案和外面的圖案是對應所以打算對工件的圓球部分進行裝夾不能超過圓球和圓柱的分切線" Z1 ...

回復

小磊stone 發表于 2017-11-17 22:33:32

需要輔助定位

不曉莫離 發表于 2017-11-14 15:34:11

學習

大工dut 發表于 2017-9-30 16:04:25

caicai2011 發表于 2017-9-30 11:06
1 v( S- e( R, D設計兩套夾具組合使用，先用V型夾具對圓柱部分進行夾持定位，然后下面用氣動吸盤吸住，之后松開V型夾具，進 ...

我試試謝謝

大工dut 發表于 2017-9-30 16:03:59

未來第一站發表于 2017-9-30 11:32
5 E& @( s: o* p& y4 ^一次裝夾夠嗆。

對啊

大工dut 發表于 2017-9-30 15:34:27

偉desire 發表于 2017-9-30 10:48" U, J4 W1 l/ j: K8 A& D
吸磁嗎

不吸

無敵老大 發表于 2017-9-30 13:29:53

能不能先加工內外圓，再加工頭部半球

未來第一站 發表于 2017-9-30 11:32:29

一次裝夾夠嗆。

所羅門_x 發表于 2017-9-30 11:14:04

得組合夾具，2次定位

caicai2011 發表于 2017-9-30 11:08:21

淡然發表于 2017-9-30 10:528 C* I) B. {* {9 n
用磁鐵也算一個辦法。

你得看他這個復合材料是否能被磁鐵吸住啊
