求思路：翻轉機構設計

查看數: 9780 | 評論數: 28 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2017-9-29 08:41

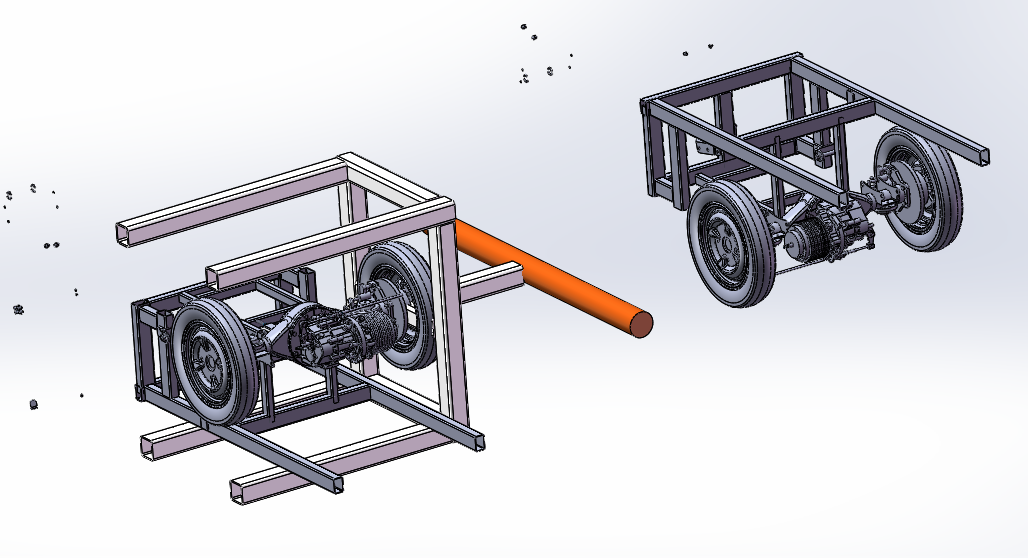

如圖（反裝狀態），將電動三輪車后車架底盤（包括安裝好的輪胎等部分）圍繞黃色的軸側向旋轉180度，使車架底盤正裝，求這個翻轉機構的設計，哪位機械設計大神，給個思路，小弟再次謝謝了 ...

回復

ssw984177031 發表于 2018-10-26 13:20:37

學習了

wpc 發表于 2017-10-8 17:01:53

用吊車

喂我袋鹽 發表于 2017-10-8 13:12:42

淡然發表于 2017-9-29 10:57
用氣缸帶動齒條齒輪達到翻轉的目的。供參考。

需要剎車，避免斷氣危險；

可以不要軸。

holder 發表于 2017-10-8 13:08:42

車子的軸線，翻轉的軸線

中年大叔啦 發表于 2017-10-5 17:08:10

不知道你對翻轉后的干涉狀態有無要求，沒什么要求的話，可以試一試兩邊圓，工件卡中間，減速機在一側帶動旋轉

陳明紹 發表于 2017-10-5 07:27:01

jinpu88 發表于 2017-10-4 10:20
要知道翻轉前在什么上面,在地上嗎?

從一條板鏈線到另一條板鏈線

LAIYUE82920 發表于 2017-10-4 16:06:11

兩端萬向軸承座，鏈輪鏈條傳動，減速機+電機，這么重要做好安全措施防護。

jinpu88 發表于 2017-10-4 10:20:40

要知道翻轉前在什么上面,在地上嗎?

風的樣子 發表于 2017-9-30 05:49:03

氣缸、電機
