seeker89 發表于 2017-8-21 13:27

草圖模式-插入-曲線-螺旋線

huahua0078 發表于 2017-8-19 19:57
直紋曲面，加厚切除，和圓柱比不多建模

- \- v( B- _( G& d

0 A" j! `9 q! }" j3 N3 }4 Z  O 關鍵軌跡線怎么畫

king528 發表于 2017-8-20 20:58
' A1 Z) E6 y- Q+ G$ A- A. \0 P建模用掃描

) C& D/ e8 T& F& k5 q, ]5 ^3 W9 S關鍵軌跡線怎么畫

建模用掃描

鼠大王 發表于 2017-8-20 09:14
2 g9 J, ~& @2 y; I這玩意設計出來怎么加工呢？

上四軸用銑刀銑
3 I8 n/ M1 @0 h! p' _8 m& T4 E2 V

這玩意設計出來怎么加工呢？

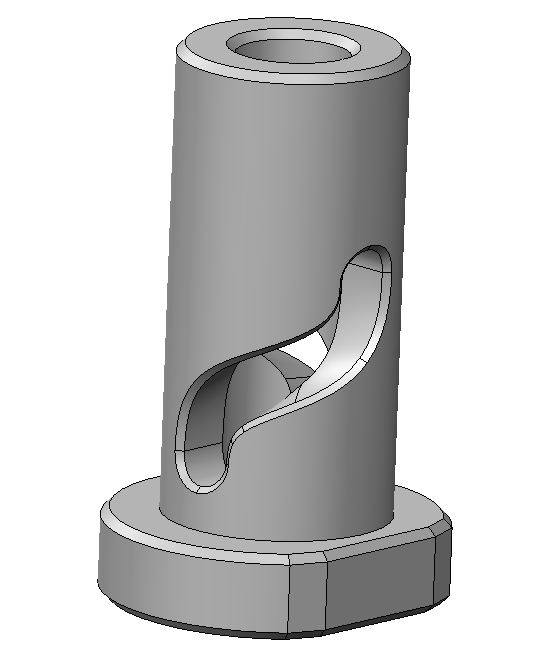

首先解決理論問題。關鍵是說清楚平行于圓柱軸線的兩個直線段與螺旋線段之間的過渡“圓弧”段是什么。假設一種情況：將圓柱外表面展成平面，在該平面上畫兩直線段，一斜線段，之間純圓弧過渡，再將畫了線平面卷回到圓柱面上，先前所畫線段構成掃掠軌跡，再以一圓柱體做掃掠。這種假設之下，那段掃掠軌跡需以數學模型形成。

我以前畫個類似的圓柱凸輪，好像是用的掃描切除。
