求一種上下往復運動的機構

查看數: 14914 | 評論數: 20 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2017-7-24 11:00

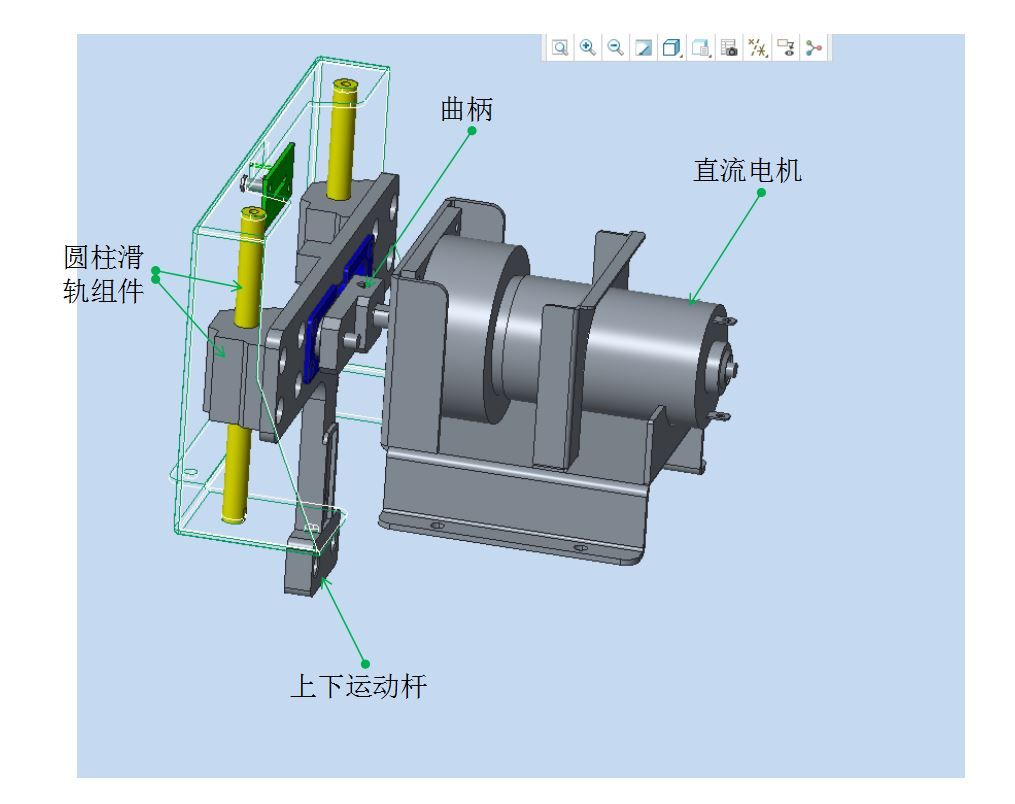

本帖最后由 elliot2017 于 2017-7-24 11:31 編輯各位大蝦，小弟現在做一種上下往復運動機構，負載3kg,采用曲柄滑塊結構+直流電機,但整套結構噪音太大，在65db左右，噪音過大，加了隔離罩及吸音棉也無法降到50db ...

回復

15926546250 發表于 2020-6-22 22:15:28

凸輪機構可以實現

飛翔過丘陵 發表于 2020-6-22 09:55:32

那個凸輪應該是solidwork裝配運動

舍粒子 發表于 2020-5-31 22:46:35

這個設計圖紙可以發一下嗎

elliot2017 發表于 2017-8-9 10:37:50

憂之寒楓發表于 2017-7-27 11:57
樓主凸輪設計的軟件我也想要

沒有哦，我這個是曲柄滑塊結構哦！

憂之寒楓 發表于 2017-7-27 11:57:38

樓主凸輪設計的軟件我也想要

songxiaohuiok 發表于 2017-7-26 22:29:38

用絲杠，或者齒條

elliot2017 發表于 2017-7-26 09:56:44

上下往復運動，可以電動推桿或者液壓油缸實現嗎？

xiaobing86203 發表于 2017-7-24 17:37:58

你這個是電機軸直接聯接的，我也說不準是否可以；但我之前看資料，應該這樣設計


參與人數 2	威望 +2	收起理由
elliot2017	+ 1	熱心助人，專業精湛!
threetigher	+ 1	熱心助人，專業精湛!
