伺服電缸結構設計探討

查看數: 5893 | 評論數: 12 | 收藏 2

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2017-7-17 11:27

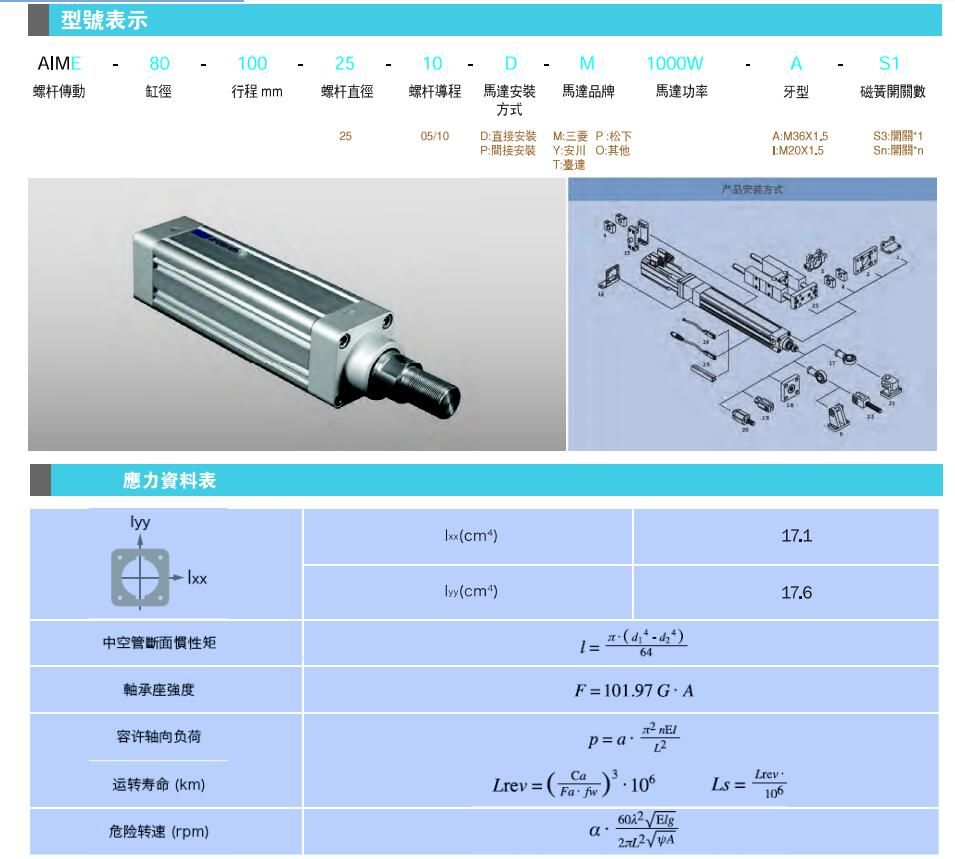

本帖最后由 xiaobing86203 于 2017-7-17 11:27 編輯本人最近有個設計方案有伺服電缸選型使用，因頭一次使用拉桿活塞式電缸，特此發帖請教一下社區大俠該伺服電缸是不是一定需要按如下圖這樣設計，另外給增加一 ...

回復

17391825758 發表于 2019-2-19 16:13:33

要考慮換供應商嗎？找我呀，給你做個方案

ly1007883124 發表于 2017-7-18 08:44:49

xiaobing86203 發表于 2017-7-17 15:24
看樣子很不錯了，兄臺有沒有用過，成本咋樣？

SMC估計不便宜吧~

好像問過價，不過忘記了。。

xiaobing86203 發表于 2017-7-17 15:25:36

ly854128475 發表于 2017-7-17 14:33
你那個后面的支撐板會不會歪掉，上班那么多東西那個，還有安裝伺服的結構板，如果晃一下會不會卡住，導向這 ...

你的意思是支撐板太薄了，不足矣支撐這么多東西？？

xiaobing86203 發表于 2017-7-17 15:24:48

ly1007883124 發表于 2017-7-17 14:29
smc有這樣的一個伸出電缸

看樣子很不錯了，兄臺有沒有用過，成本咋樣？

SMC估計不便宜吧~

ly854128475 發表于 2017-7-17 14:33:13

你那個后面的支撐板會不會歪掉，上班那么多東西那個，還有安裝伺服的結構板，如果晃一下會不會卡住，導向這個不好說，3個軸中心線需要平行，到時候安裝容易出現螺旋扭在一起。

ly1007883124 發表于 2017-7-17 14:29:25

smc有這樣的一個伸出電缸


xiaobing86203 發表于 2017-7-17 13:38:26

大內_高手發表于 2017-7-17 13:37
一定要，不然行程上長一點點的話抖得厲害！

好的，感謝大俠建議

xiaobing86203 發表于 2017-7-17 13:37:56

xue428032 發表于 2017-7-17 13:36
電缸有2種，一種伸出是圓軸，會打轉，一種是六角防打轉的，都是淚的教訓，當初開錯了只好加個導向；樓主買 ...

嗯嗯，感謝大俠的寶貴的建議

大內_高手 發表于 2017-7-17 13:37:48

一定要，不然行程上長一點點的話抖得厲害！
