加快權威 發表于 2018-3-2 14:38
) [0 W7 a$ N5 `# D: v9 h兄弟，你這個計算公式軟件哪里來的，能否告知一下，謝謝了

+ ~# [% \  B# h/ ^) {9 R+ A& Q就是這個

17567410 發表于 2017-6-26 10:01

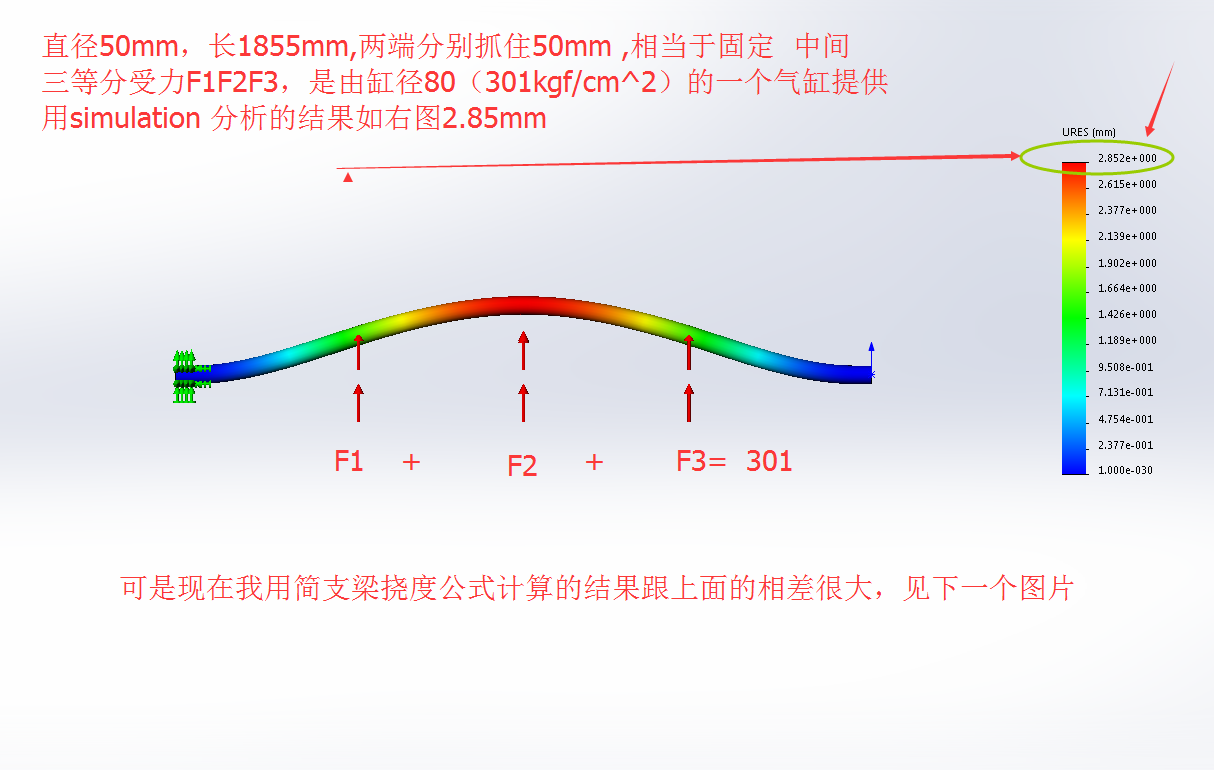

改了。符合公式嗎！

- p" M0 g4 c1 ?# T兄弟，你這個計算公式軟件哪里來的，能否告知一下，謝謝了

這計算本身就是錯誤的，因?yàn)橛?jì)算方法沒有考慮到氣缸內有等壓的氣體作用。
" g5 f$ k  x) ^+ z4 _% T: q

17567410 發表于 2017-6-26 10:01
$ V6 W- D' `1 \2 k0 g改了。符合公式嗎！

& Q& b/ c( T3 Y+ v' ]7 x3 y* u你這個是什么軟件？

先把基礎知識學好再搞這些模擬仿真吧，不然會害死人的

學習了，還是挺專業的

廣交損友 發表于 2017-6-26 10:06

表格里面下面力的單位應該是kgf，沒有cm^2
. }  R' O9 f4 I

( c  S2 T# k2 z1 |/ l& x
這個符合不

$ O" p) o3 e/ D% f+ X6 r. ^
, f$ `& g" n. D  y* `

$ p+ X& G% u5 @- V' A. N1 U3 m* `

廣交損友 發表于 2017-6-26 10:06

. X3 _: @2 f3 nkgf是千克力，也就是相當于1千克重量的物體產生的力，1kgf=9.8N,簡單點，按10N計算。
那么，301kgf/cm^2=3010N/cm^2=3010N/100mm^2=30.1N/mm^2=30.1MPa
這個壓力，肯定不正常，壓縮空氣壓力一般不大于0.8MPa.
% @5 L) K4 I% E, K$ i/ e; ^那么80直徑的氣缸產生的力，在不考慮氣缸桿直徑的情況下應該是（假設壓強0.6MPa）：
; x9 F' E' H* E  h  力=壓強*面積=0.6MPa*3.14*（80mm/2）^2=3014.4N

先仔細驗證一下吧，這個錯了，后面都不對。
: W% r: ]6 U7 [
