面壁深功 發表于 2017-6-14 00:46
如果只是進出方向定位，設計成座開孔，尼龍帶末端帶彈性榫

不知道lz的尼龍尺寸如何，如果能夠吸盤拖動那是最好；
或者用尼龍件表面凸起，做配合，看看能否無損拉動。
彈性榫是用于拖拽么？還是定位？

btw：關于鋁型材有個疑問，請大俠幫忙看看，指點迷津。謝謝！
http://m.whclglass.com.cn/thread-769419-1-1.html

ruanmingqin0220 發表于 2017-11-11 15:41

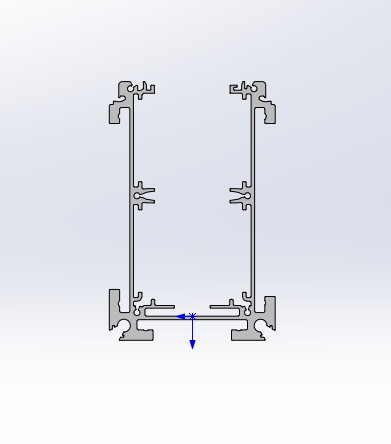

這是空調箱上的，型材切斜角通過角連接器拼成矩形，放入內外板，再進行聚氨酯發泡

切45°拼直角方框，會有4條縫；放入內外板，能蓋住正反面的接縫，側面的接縫還是看得見。
層主這個裝配體是否外觀件？

threetigher 發表于 2017-11-11 15:21
兩個鋁型材，剛性足夠，尺寸是松配，插入滑槽，比較好裝配到位。
lz是型材和尼龍，估計尼龍尺寸大于滑槽 ...

這是空調箱上的，型材切斜角通過角連接器拼成矩形，放入內外板，再進行聚氨酯發泡

面壁深功 發表于 2017-6-14 00:46
如果只是進出方向定位，設計成座開孔，尼龍帶末端帶彈性榫

設計成座開孔，尼龍帶末端帶彈性榫？


沒看明白。如何開孔？
LZ的這種尼龍件應該也是擠壓出來的吧？

ruanmingqin0220 發表于 2017-11-7 13:57
我們產品上這種完全靠手6M長，

兩個鋁型材，剛性足夠，尺寸是松配，插入滑槽，比較好裝配到位。
lz是型材和尼龍，估計尼龍尺寸大于滑槽尺寸，帶點彈性夾緊。不好搞。

層主這個單一滑槽配合，不需要額外的夾緊措施么？

我們產品上這種完全靠手6M長，

lz最后怎么處理了？關注下

菜鳥路過

用拉的
但是具體長度不知道，零件配合不知道，具體的方式也就不好定了
然后就是節拍要求

做V形導向件，兩個驅動滾輪壓著尼龍件往前送進入導向件，尼龍隨導向件的錐形形狀逐漸變成弓形，進入鋁型材中。導向件入口截面形狀是矩形的，到出口后漸變成轉了90度的V形。
