同步帶設計求分析指導。

查看數: 7778 | 評論數: 10 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

帖子模式

藍色格

發布時間: 2017-6-9 21:06

正文摘要:

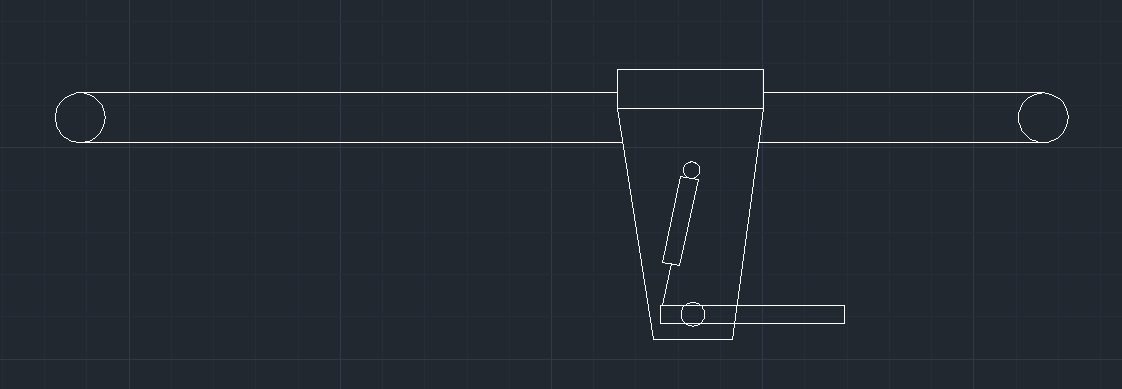

本帖最后由藍色格于 2017-6-9 21:28 編輯最近設計一個同步帶結構，伺服電機、減速機、線性導軌、同步帶、移動平臺。同步帶帶動一個移動平臺，移動平臺下帶一個氣缸推 ...

回復

只有快樂 發表于 2017-6-12 09:44:41

擺桿動作不會對平臺產生很大震動

藍色格 發表于 2017-6-10 13:24:11

zhwbbxk29 發表于 2017-6-10 12:24
看起來沒超嘛。不過有些場合同步帶受力太大運行中會產生跳齒。加寬一點沒有壞處。

忘記說了，平均1秒啟動一次。

zhwbbxk29 發表于 2017-6-10 12:24:10

藍色格發表于 2017-6-10 11:08
按電機最大瞬時扭矩計算，主動輪最大瞬時圓周力1926N;
按電機額定扭矩計算，主動輪最大瞬時圓周力640N； ...

看起來沒超嘛。不過有些場合同步帶受力太大運行中會產生跳齒。加寬一點沒有壞處。

游走邊緣 發表于 2017-6-10 11:35:20

沒看懂，能否上圖詳細說說要求

藍色格 發表于 2017-6-10 11:08:46

zhwbbxk29 發表于 2017-6-10 10:54
速度一般。用加速度校核一下皮帶受力。

按電機最大瞬時扭矩計算，主動輪最大瞬時圓周力1926N;
按電機額定扭矩計算，主動輪最大瞬時圓周力640N；
皮帶允許拉伸載荷8580N；
帶齒剪切力4934N;

zhwbbxk29 發表于 2017-6-10 10:54:32

速度一般。用加速度校核一下皮帶受力。

藍色格 發表于 2017-6-10 10:14:56

沒有人啊。。。。。。。

藍色格 發表于 2017-6-10 08:26:54

峰回路轉ing 發表于 2017-6-10 08:10
