氣缸關節機構求助

查看數: 9432 | 評論數: 21 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2017-6-8 20:41

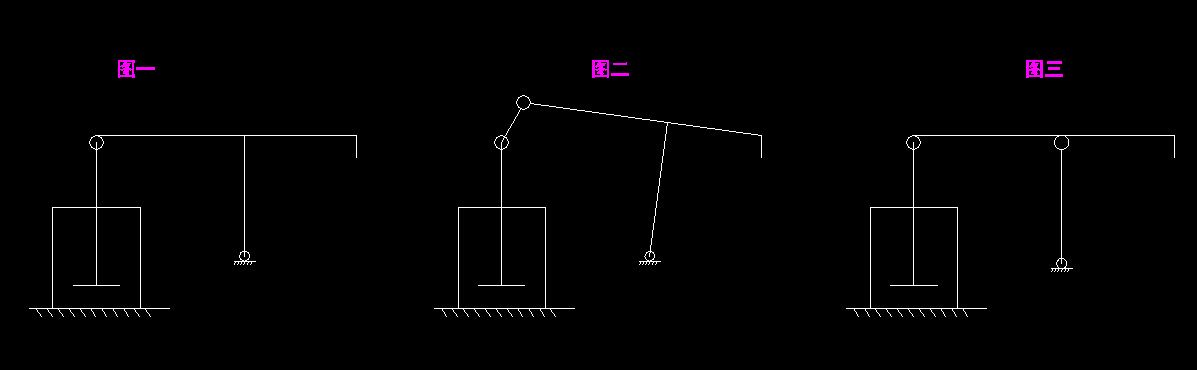

本帖最后由微風習習于 2017-6-8 20:43 編輯大家好，如圖所示，做了一個圖一的氣缸關節機構，結果出現卡死（思路出錯），現想更改成右邊的，大家幫忙看一下，圖二那個更改方法是否正確，圖三是不是還會出現 ...

回復

上善若水6919 發表于 2024-4-15 16:38:18

來學習。

駱馬湖鐵匠 發表于 2024-4-15 10:05:58

自由度要計算下，大學科本里有，

七葉2009 發表于 2024-4-15 09:54:23

七葉2009 發表于 2024-4-15 09:29
樓主的目的是為了使最右面連接的東西位置發生變動嗎，可以用sw做個草圖模擬動畫

7年前的帖子，沒注意，不知道樓主還活躍在論壇嗎

七葉2009 發表于 2024-4-15 09:29:16

樓主的目的是為了使最右面連接的東西位置發生變動嗎，可以用sw做個草圖模擬動畫

zwjmoon2024 發表于 2024-3-28 14:38:31

樓主很專業，寫得很好！

CHAOOO 發表于 2024-3-6 08:46:40

huwangning 發表于 2017-6-9 08:54
1、2、3都可能會卡死。原因在于，氣缸在沒有導向機構的情況下，一般只能作為二力桿使用。當然在沒有導向機 ...

氣缸偏載

菜又愛玩 發表于 2024-3-5 18:12:13

有點像農村里的壓井

xiaobing86203 發表于 2017-6-9 09:51:19

這種杠桿式得壓鉗結構我們焊接工裝上用得太多了，這種機構如果想設計合理需要做運動仿真分析。從圖上看，你也可以考慮氣缸尾部加個旋轉副

淡然 發表于 2017-6-9 09:41:19

本帖最后由淡然于 2017-6-9 09:43 編輯

圖三可以，比較保險。上面圓圈處開槽，不限制橫桿的左右自由度。
