如何實現四邊形結構相內側移動

查看數: 3316 | 評論數: 7 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

帖子模式

雪浪66

發布時間: 2017-5-22 11:37

正文摘要:

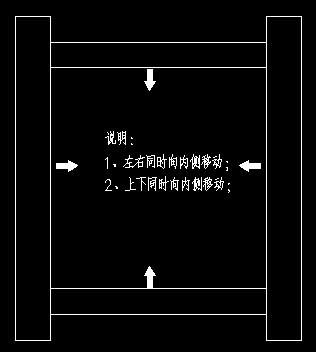

請教一下各位大俠：如何實現四邊形的左右兩側梁向內側移動，然后上下兩側梁也向內側移動，可以兩側同步分開移動，能夠實現四條邊同時向內側移動更好。補充內容 (2017-5-23 15:03): 補充一下，1，四邊形中間需要安 ...

回復

universal 發表于 2017-5-23 17:02:23

模仿四爪卡盤

春至秋依舊 發表于 2017-5-23 16:27:42

春至秋依舊發表于 2017-5-22 14:19
可以參考旋轉變大的桌子的結構

是一個圓盤一條螺旋線槽，圓盤轉動時，槽內的東西沿著螺旋線向圓心運動。同時再利用一個直線槽限制直線運動，這樣就實現了圓盤轉動時，物體沿著直線槽由圓邊緣向中心運動。

點評

雪浪66

恩，明白，但是空間好像不夠，不過還是謝謝！發表于 2017-5-25 08:49

米米hu 發表于 2017-5-23 15:49:24

http://www.jxbuluo.com/373.html 可以用這個結構改一下形式

點評

雪浪66

謝謝，這也是一個方向發表于 2017-5-25 08:47

只有快樂 發表于 2017-5-22 19:59:34

重量不大的話上四個氣缸

點評

三葉草LZM

考慮到行程1500mm，氣缸不夠用發表于 2017-5-23 16:30

雪浪66

重量和移動距離都較大發表于 2017-5-23 15:06

春至秋依舊 發表于 2017-5-22 14:19:18

可以參考旋轉變大的桌子的結構

點評

雪浪66

依靠慣性的原理？發表于 2017-5-23 15:07

xiaobing86203 發表于 2017-5-22 12:52:57

傳動軸加減速箱完成同步移動



點評

雪浪66

縱橫向移動距離較大，并且載荷也比較大，這種強度和剛度很難控制發表于 2017-5-23 15:05

米米hu 發表于 2017-5-22 11:58:58

工況不齊，動力源是什么?布置空間要求？
這種動作第一想法就是中間布置傳動軸，用齒輪齒條帶動對邊，可以達到你要求的動作。

點評

雪浪66

齒輪傳動是一個方向，謝謝發表于 2017-5-23 15:04

雪浪66

非常感謝您的回復，中間的空間要裝其他的東西，不能占用中間的空間發表于 2017-5-22 12:28
