關于一種在水平面可以水平夾緊的裝置設計

查看數: 7104 | 評論數: 10 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2017-5-16 13:59

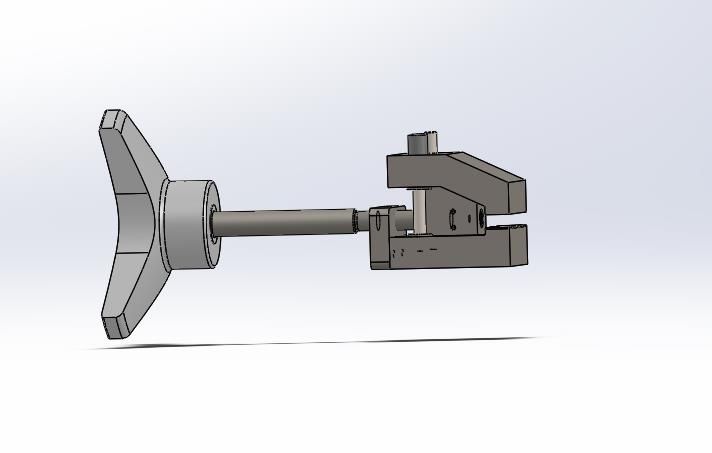

像圖片的機構產不多,要求通過水平旋轉,可以實現上下夾塊的移動并可以夾緊,夾緊力在100n以上想了一上午,沒有靈感了,希望幫助

回復

只有快樂 發表于 2017-5-17 21:25:58

建議那個斜塊的方向錯誤

wpc 發表于 2017-5-17 17:53:39

雨傘結構、機械手結構都可以。連桿機構、槽輪也行。
方法很多，看你的預算是多少

xue428032 發表于 2017-5-17 08:18:41

螺栓螺母不行？

未來第一站 發表于 2017-5-16 22:42:06

淡然 發表于 2017-5-16 21:46:30

圖片不是水平旋轉，是豎直旋轉。水平旋轉可以用虎鉗的結構原理：

zhukaijie1 發表于 2017-5-16 19:19:27

用凸輪副可以實現

xiaobing86203 發表于 2017-5-16 15:59:52

這種壓緊方式我們是經常會用的，參考如圖，這個動作是需要連桿中旋轉副做為支持的


少年維特hf 發表于 2017-5-16 15:03:05

用杠桿原理，調整楔塊放的位置，楔塊放在鉗口轉軸后方。

默笑滄海 發表于 2017-5-16 15:01:20

肘夾不行嗎？氣動夾緊不行嗎？氣動夾手不行嗎？橫向吊鋼板的夾具不行嗎？
