請教一下鋼絲繩的用法

查看數: 6858 | 評論數: 17 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2017-5-6 11:23

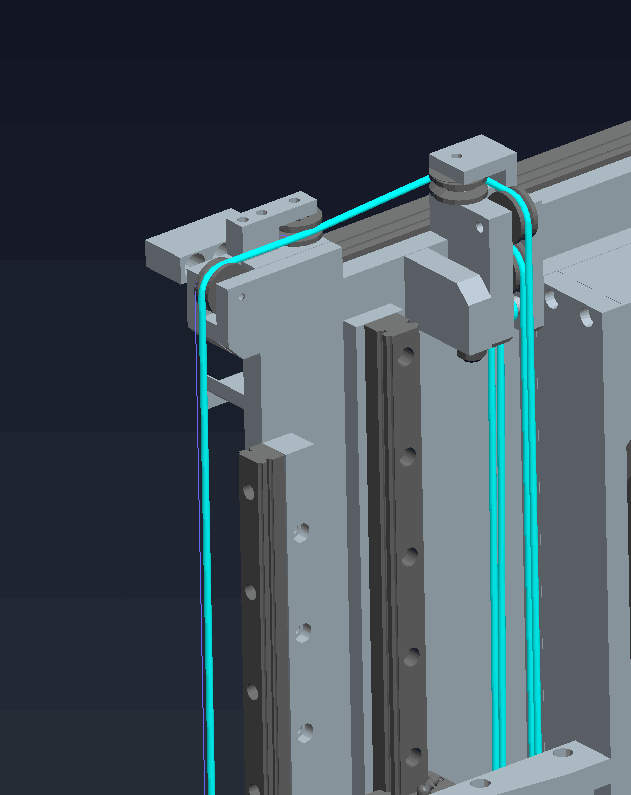

如附圖所示，想做一個鋼絲繩連接的帶配重的結構，用滑輪組來減輕配重的重量，圖中最左邊那根繩子連接的配重，原本配重是放在背后的，但由于背面有空間限制，配重跟前面需要提 ...

回復

zhangyabin 發表于 2017-5-8 09:46:16

1.目測線徑跟滾輪不匹配，標準里線徑與滾輪直徑是有要求的；2.放置跳槽，建議加一個防跳槽的殼子，百度一下應該很多。

機械仔小k 發表于 2017-5-8 09:35:46

還有就是怎么控制？

王宏安75 發表于 2017-5-7 11:19:02

大家說的很好，也學習了

狙擊手 發表于 2017-5-7 10:47:50

在想能否有其他形狀的滑輪呢？

詹姆斯007 發表于 2017-5-6 23:52:29

建議取消那兩個水平滑輪，把最上面那兩個垂直換向滑輪都旋轉一個角度，形成共面。

NBB20 發表于 2017-5-6 21:32:23

1.要設計防跳線
2.注意鋼絲繩最小彎曲半徑
3.預估疲勞壽命

只有快樂 發表于 2017-5-6 21:04:37

上方的單個滑輪沒有限位，有鋼絲繩從里面跑出的可能。

wangxiraul7 發表于 2017-5-6 17:54:33

xiaobing86203 發表于 2017-5-6 17:12
建議這個地方再增加一個輪子

好的，謝謝您給的建議。

wangxiraul7 發表于 2017-5-6 17:54:06

未來第一站發表于 2017-5-6 16:32
用過的確存在，跳槽和磨損情況。
對零件加工精度和裝配要求高。

嗯，謝謝，您那邊之前用過的場合承重大概有多少呢
