機械社區»論壇 › 設計/自動化/電氣/液壓 › 機械設計 › 求助：氣缸+棘輪的結構怎么保證精度？

求助：氣缸+棘輪的結構怎么保證精度？

查看數: 8467 | 評論數: 24 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

帖子模式

浮華與流年

發布時間: 2017-4-25 09:11

正文摘要:

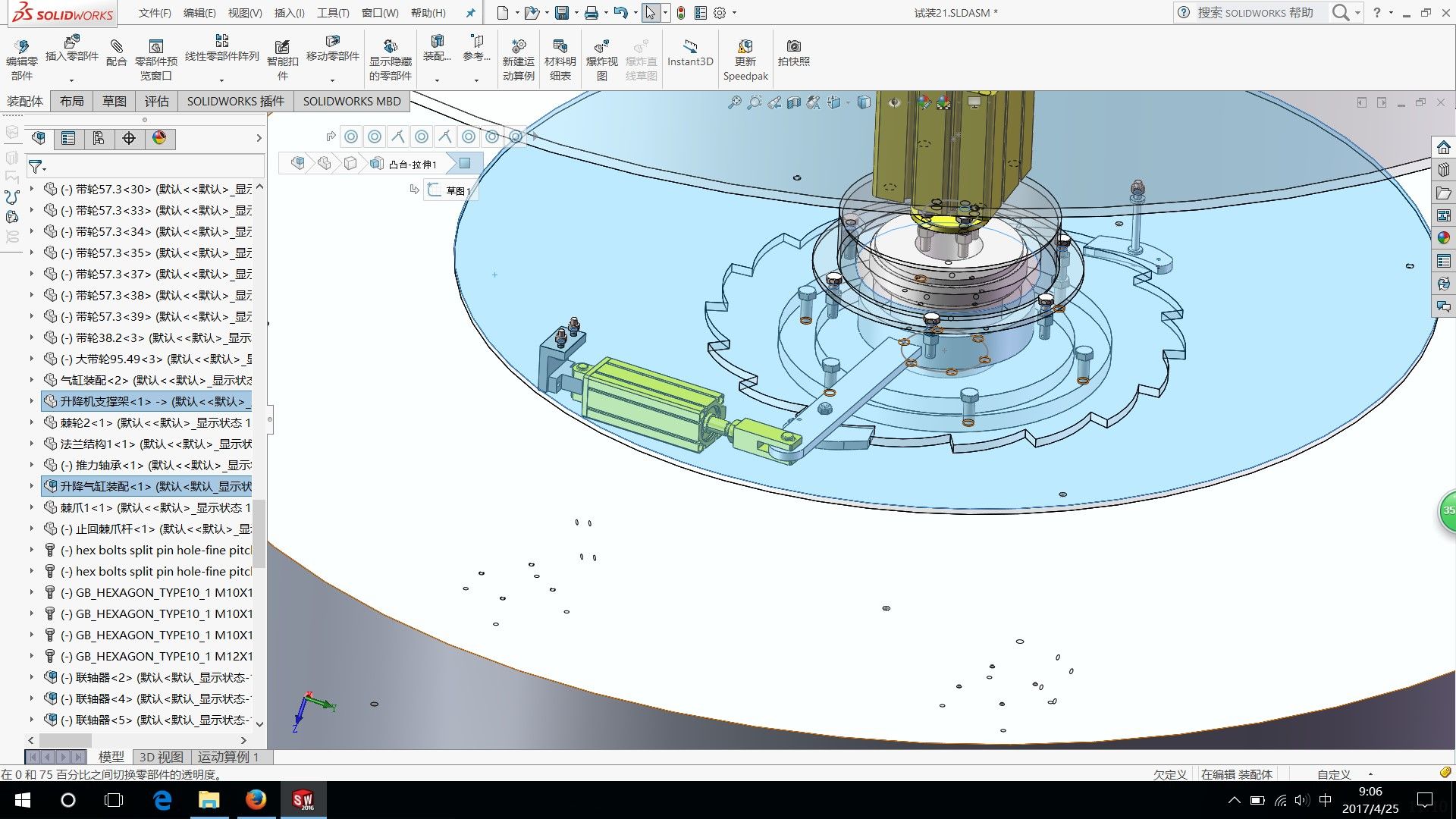

如圖的氣缸棘輪機構，請問氣缸每次行程推動棘輪轉動的精度如何才能保證？要怎么保證每次轉的角度準確無誤？

回復

aa895957432 發表于 2019-6-26 09:45:02

二次定位要在每個工位加工一個精定位孔，安裝精定位銷，到位后氣缸鎖住

喂我袋鹽 發表于 2019-6-22 16:14:30

johnneyyu 發表于 2018-9-15 09:15
最近我也在煩惱轉向過頭！

具體情況如何？

進展如何了？

johnneyyu 發表于 2018-9-15 09:15:32

小菜壹碟發表于 2017-4-25 16:27
我之前設計的一個就是因為慣性，總是轉動過多！

最近我也在煩惱轉向過頭！


風揚天地 發表于 2017-4-26 09:12:10

做與棘輪等分的定位槽，棘輪轉過后，定位槽定位

浮華與流年 發表于 2017-4-26 08:24:52

面壁深功發表于 2017-4-25 12:23
采用了棘輪限位，精度只取決于分度機構本身了。

請問單向如何保證不會轉過了？氣缸推動是有慣性的

點評

面壁深功

氣缸桿前面設置擋限位擋塊就可以了發表于 2017-4-26 08:31

浮華與流年 發表于 2017-4-26 08:23:31

ltzian 發表于 2017-4-25 12:10
這是MISUMI的安例，上面解釋很清楚了

那個案例有解釋怎么防止轉過嗎？

點評

ltzian

下個數據，就能看清楚是用什么結構防反轉發表于 2017-4-26 09:09

浮華與流年 發表于 2017-4-26 08:22:22

pgysky 發表于 2017-4-25 16:37
二次定位不就好了

請問怎么二次定位？

浮華與流年 發表于 2017-4-26 08:22:00

一顆沒有殼的蛋發表于 2017-4-25 15:59
是不是可以考慮利用一定的摩擦力，讓其到位后不會因慣性而轉動過多

摩擦力不可靠啊，摩擦力無法保證精度啊

浮華與流年 發表于 2017-4-26 08:21:22

未來第一站發表于 2017-4-25 09:38
那我問樓主你的這個部件起什么作用？

這里是防止反轉的，但是氣缸推動方向的精度我不知道怎么保證，怎么才能防止因為慣性而轉過了
