求教高手，齒輪測繪

查看數: 7589 | 評論數: 19 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2017-4-8 08:26

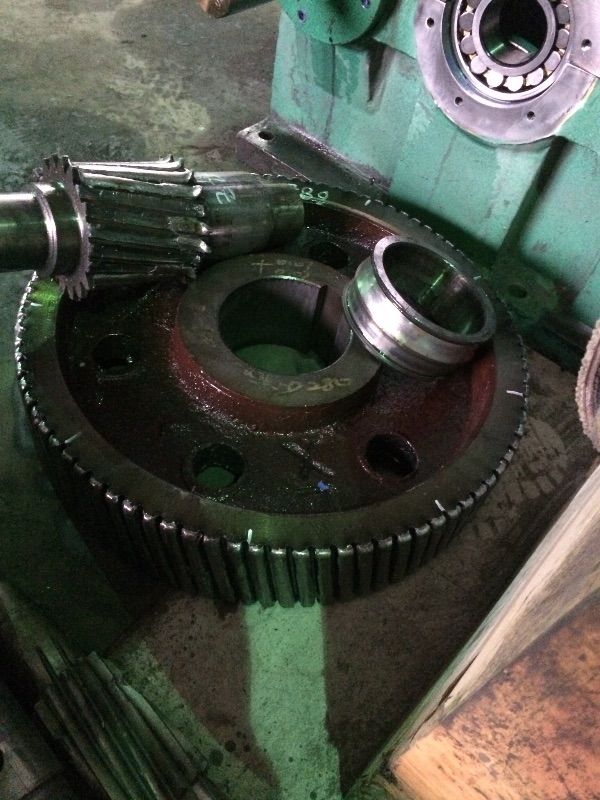

這個是減速機上的一對齒輪軸和齒輪，求教怎么才能準確的測繪出齒輪的各項參數啊！

回復

nieting1203 發表于 2017-4-10 08:38:28

這齒都磨禿嚕了，連個齒面都沒有了，沒法測繪

建議樓主數齒數，測繪中心距，根據載荷情況重新設計

漳平水仙茶ZZ 發表于 2017-4-10 08:23:36

不直接找廠家嗎

曾經狠_b2YrG 發表于 2017-4-9 17:53:22

要這個數據干什么啊！~定做嗎？都是成套的直接成套購買可以

游走邊緣 發表于 2017-4-9 11:48:26

漸開線齒輪，測量模數和齒頂圓，齒數。這三個量確定就能畫齒輪。先確定模數。

三八大蓋 發表于 2017-4-9 11:16:48

測一下中心距，數一數齒數，滿足他的速比就行了，反正是換一對，不是單配

張懷憫 發表于 2017-4-8 16:25:33

根據中心距和傳動比要求，參照廢齒輪齒數和尺寸反推變位，公差選國標8級。
大齒輪用球鐵或鑄鋼，調質，齒部淬火。小齒輪用20CrMo，調質后滲碳淬火低溫回火。

yzghsx 發表于 2017-4-8 13:38:36

齒根圓直徑df能測量出來,根據公式df=m(z-2.5)算出模數m,再根據公式da=m(z+2)就是齒頂圓直徑

eddyjay 發表于 2017-4-8 11:34:22

只要測出齒數和模數其它的就能畫了

李迎398048991 發表于 2017-4-8 11:12:06

直接把減速機弄到齒輪廠去，多花點錢讓他們給弄，然后要份圖紙就好了，不用自己算，以前見過齒輪廠這么弄不過要找好一點的齒輪廠，否則還不如不弄呢
