泵不是根據揚程大是不是壓力大呢！

你的噴嘴孔徑足夠建立0.4的壓力嗎？不要忽略了這個問題，壓力由負載產生，泵產生不了壓力。

zhanghaibowin 發表于 2017-4-10 08:09
這種理解沒有問題,只是忽略了在管路中液流的壓力損失,但是問題不大,金屬硬管壓力可以忽略

這條回復作廢，以另外一條回復為準。。。

小路在2012 發表于 2017-4-8 22:22
噴嘴是直接買來的，沒法改變內徑了。我想問假設泵出口壓力是0.4Mpa，如何管徑不變，由于六條支路并聯，到 ...

泵的出口是0.4MPa,那么到了噴嘴前,這個壓力值由于沿程和局部的壓力損失只會降低,不會升高,估計到了噴嘴前這個壓力值=0.4-0.05=0.35MPa這個樣子..

小路在2012 發表于 2017-4-8 22:22
噴嘴是直接買來的，沒法改變內徑了。我想問假設泵出口壓力是0.4Mpa，如何管徑不變，由于六條支路并聯，到 ...

這種理解沒有問題,只是忽略了在管路中液流的壓力損失,但是問題不大,金屬硬管壓力可以忽略

小路在2012 發表于 2017-4-8 14:52
多謝了。回答的很詳細。假如我選的水泵出口是DN50的，到噴嘴支路管子由粗變細了，壓力是不是就變大了？？ ...

泵出口壓力就是系統中壓力的產生原，怎么會原來越高呢！出口0.4末端只會小！既定的泵的壓力和流量成反比！

小路在2012 發表于 2017-4-8 20:36
哪里漂亮啦 ？？

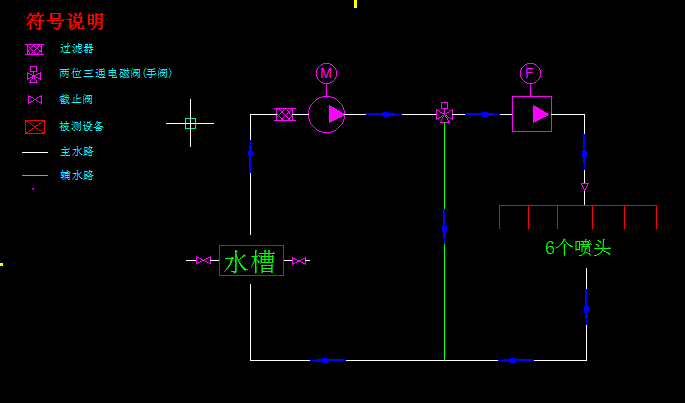

噴頭壓力0.4，泵出口壓力會大于0.4，因為管路有沿程壓力損失。我認為這個設計流程是這樣的，第一步.根據流量壓力選噴嘴，或者你自己計算但是計算的不能作為最終的還要做實驗第二步根據總流量和壓力選擇泵和驅動方式，調速的目的是為了通過改變總流量來改變壓力。第三步，選擇附件，過濾器調壓閥等。

只有快樂 發表于 2017-4-8 20:30
做的很漂亮

哪里漂亮啦 ？？

xiaobing86203 發表于 2017-4-8 11:07
3樓的計算公式還是可以參考的

這個公式Q的結果我算出來怎么不是這個呢Q=0.035 根號P d方
