畫圖工：研磨棒

查看數: 3354 | 評論數: 5 | 收藏 2

關燈 | 提示：支持鍵盤翻頁<-左右->

帖子模式

未來第一站

發布時間: 2017-2-27 15:32

正文摘要:

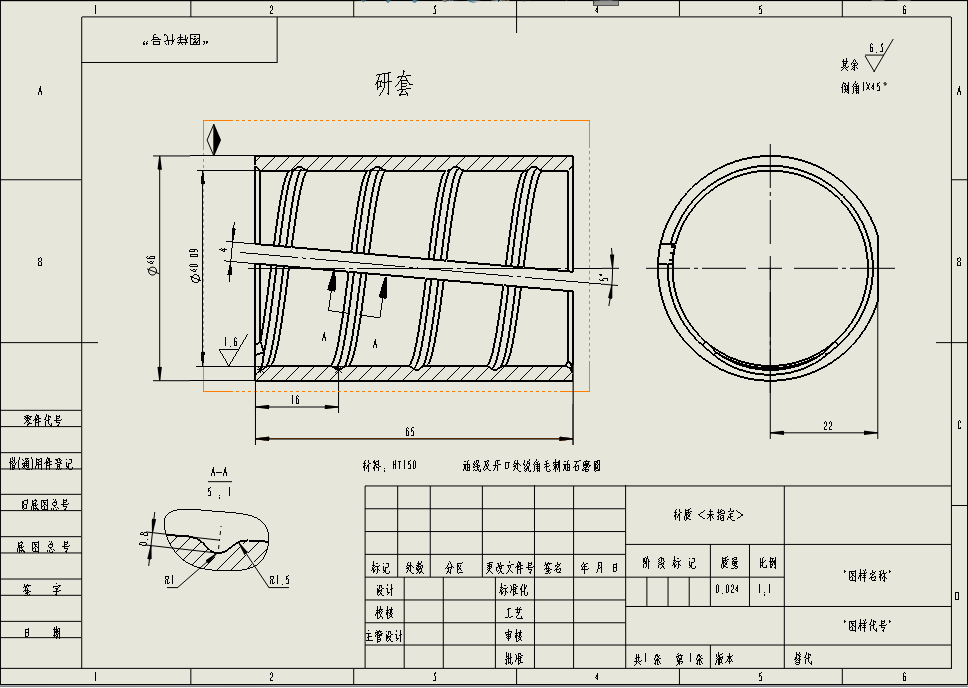

本帖最后由未來第一站于 2017-2-27 15:52 編輯 4 i/ h/ S$ i0 Z; {" R( r( l! o; u 0 i0 J+ Y; u3 r- x+ C2 X/ G 在產品試制，工件裝配，設備維修過程中會遇到一些孔/軸的研磨。 , z; ~5 L o' {- s( O ...

回復

蝦兵蟹將 發表于 2017-2-28 10:51:28

研磨套銑開槽，內徑與研磨棒配1：:50錐度，可以自由調節漲緊度。
研磨套如有需要可在外徑做樓主所示螺旋槽，增加加工效率。

韓寒11 發表于 2017-2-27 21:23:56

很好的東西，一些類似于油缸之類的零件都可以考慮使用這種工藝

xiaobing666 發表于 2017-2-27 19:42:35

不錯，開始看第一幅圖以為是滾珠絲杠哪

所羅門_x 發表于 2017-2-27 16:11:58

圖畫的還不錯，就是公差給的太大了，研磨出來孔都橢圓了。
記得以前公司用過，軸只比要研磨的空小0.01-0.005，用的研磨膏。

點評

未來第一站

正常余量在0.005-0.03之間可以。發表于 2017-2-27 16:19

未來第一站

是的！發表于 2017-2-27 16:16
