求助：銑刀刀頭與刀桿配合時內孔尺寸

查看數: 4072 | 評論數: 9 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2017-2-6 08:39

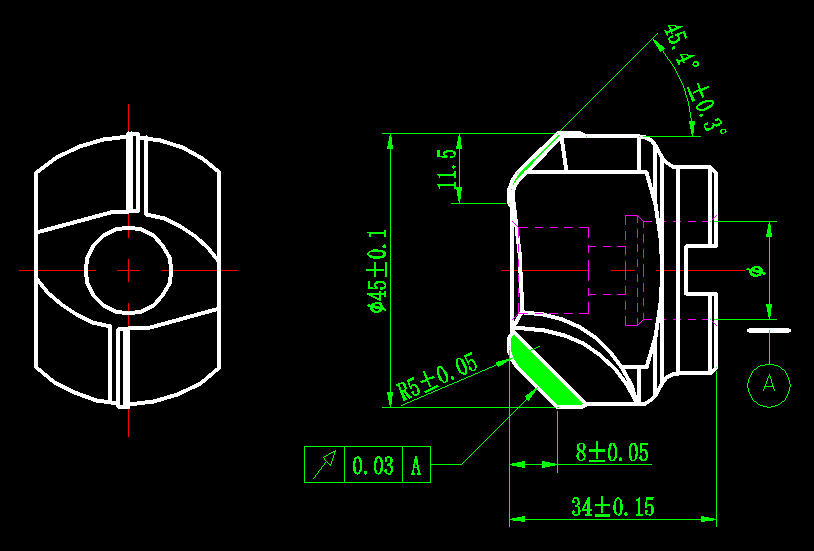

8 m2 g: h0 I1 L 1 s1 X8 P5 u! V- h7 w大家好：5 R% b# h( \! t 如圖時一款銑刀的刀頭，在使用的時候會配合刀桿。 0 ~- c/ \$ `+ A. P4 G @$ g 疑問：銑刀刀頭與刀桿配合時內孔 ...

回復

城風 發表于 2017-3-1 08:46:59

這個直接查孔配合公差表就行了

xagjj123 發表于 2017-2-15 10:13:09

22 27 32 40 都有

養豬東籬下 發表于 2017-2-8 12:50:34

銑刀直徑50或者63，內孔直徑為22
銑刀直徑80，內孔直徑為27
銑刀直徑100，內孔直徑為32
銑刀直徑125或者160，內孔直徑為40

yuyaibo 發表于 2017-2-6 21:22:25

一般45的銑刀內控是22

正確。發表于 2017-2-8 12:48

參與人數 1	威望 +5	收起理由
養豬東籬下	+ 5	問題描述清楚，顯得很專業！

狙擊手 發表于 2017-2-6 18:49:00

大陸架發表于 2017-2-6 11:19& { j9 N( J8 V- H$ A0 b
是標準的。像你圖紙上的尺寸，刀桿的公稱尺寸是27mm.

不大可能是27的尺寸吧？

大陸架 發表于 2017-2-6 11:19:13

是標準的。像你圖紙上的尺寸，刀桿的公稱尺寸是27mm.

不大可能是27的尺寸吧？詳情回復發表于 2017-2-6 18:49

自定義的旋律 發表于 2017-2-6 09:44:18

海慕之發表于 2017-2-6 09:26
8 g' v# [4 T" c4 Q0 O* h你是想自己做刀桿嗎？

刀桿有，不知道內孔的尺寸！

17567410 發表于 2017-2-6 09:30:30

通常是標準參數

海慕之 發表于 2017-2-6 09:26:46

你是想自己做刀桿嗎？
