德國激光焊接空心管，包裹海底光纜用，鏈條牽引機構

查看數: 7582 | 評論數: 11 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

帖子模式

tiandiyun

發布時間: 2017-1-14 15:57

正文摘要:

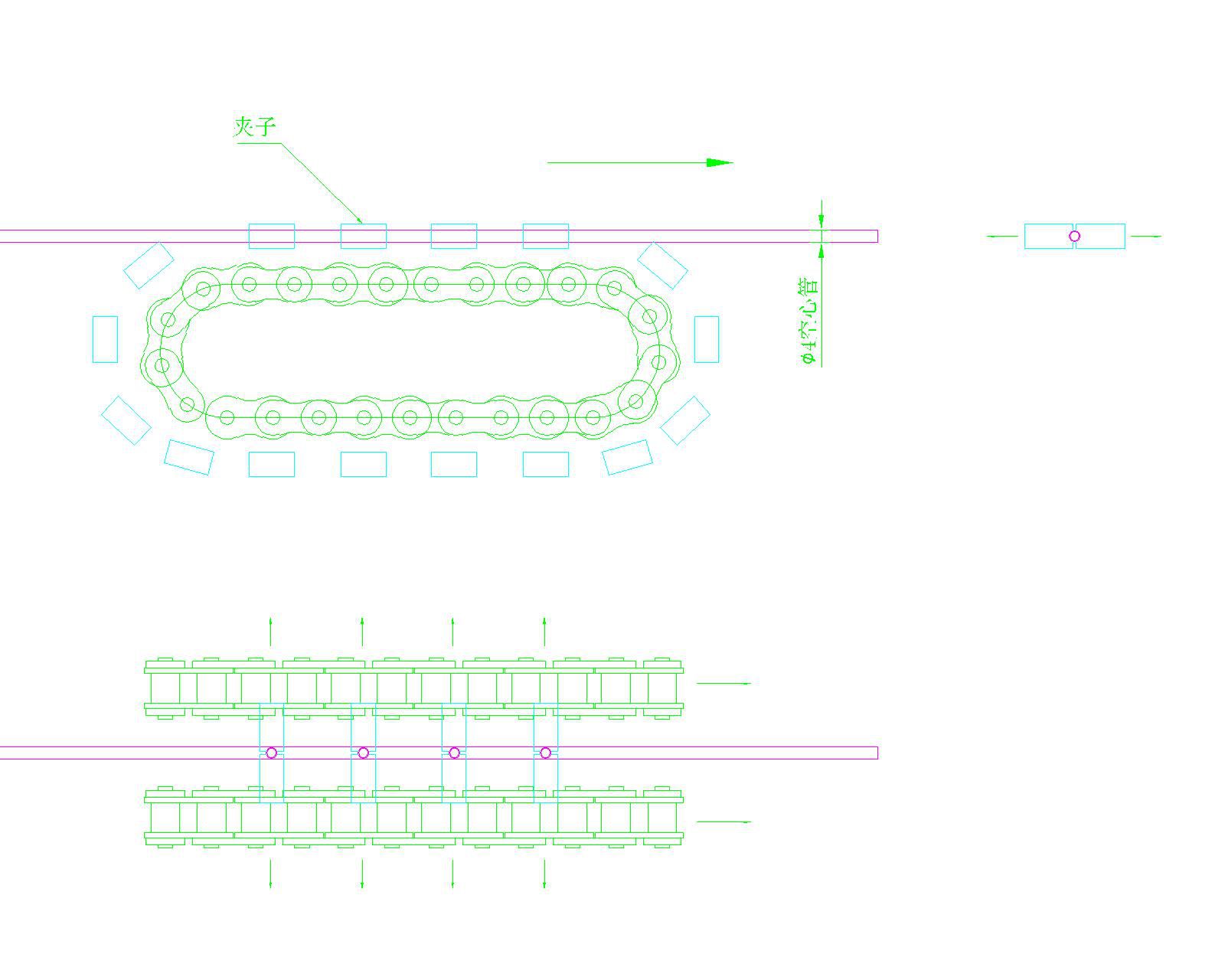

1、304空心管，外徑4mm； 2、靠如下鏈條機構牽引，在鏈條上裝夾具，當轉動，鏈條2邊擋邊將夾具向中心推，夾具抱緊4個大的管，隨著鏈條向前移動；3、咨詢各位大俠，這種機構國內有做嗎？或者在哪種設備上設置有此種機 ...

回復

FKUEDEJXSQ2 發表于 2023-10-10 18:52:13

工裝？

互通有無 發表于 2017-1-23 14:15:04

為什么不用成品304不銹鋼鋼管

點評

tiandiyun

有嗎發表于 2017-2-7 12:24

屏風ing 發表于 2017-1-20 13:45:11

看了兩遍沒看懂

xidaot 發表于 2017-1-20 08:59:23

金屬波紋管成型機里有用這樣的裝置牽引鋼管

點評

tiandiyun

沒找到啊，發表于 2017-2-7 12:23

mixin0756 發表于 2017-1-19 17:57:25

鋼帶包覆成型焊接機

tiandiyun 發表于 2017-1-18 16:29:45

有沒有什么環形導軌的

點評

淡然

有環形導軌。發表于 2017-1-18 20:04

淡然 發表于 2017-1-16 13:51:05

夾具可能沒有現成的標準夾具，只能自己設計加工。

點評

tiandiyun

夾具倒是可以設計，就是直線及側向精度不好保證發表于 2017-1-18 16:29

kongping 發表于 2017-1-16 13:49:28

本帖最后由 kongping 于 2017-1-16 13:55 編輯

如果按樓主的視圖結構關系，直徑4毫米的管無法夾住。或者是樓主畫的視圖有問題。

點評

tiandiyun

只是示意圖發表于 2017-1-18 16:28

forbetter 發表于 2017-1-16 13:38:40

是用彈性夾緊嗎？

點評

tiandiyun

不是，發表于 2017-1-18 16:28
