一個簡單的三視圖

查看數: 8159 | 評論數: 27 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2017-1-12 16:14

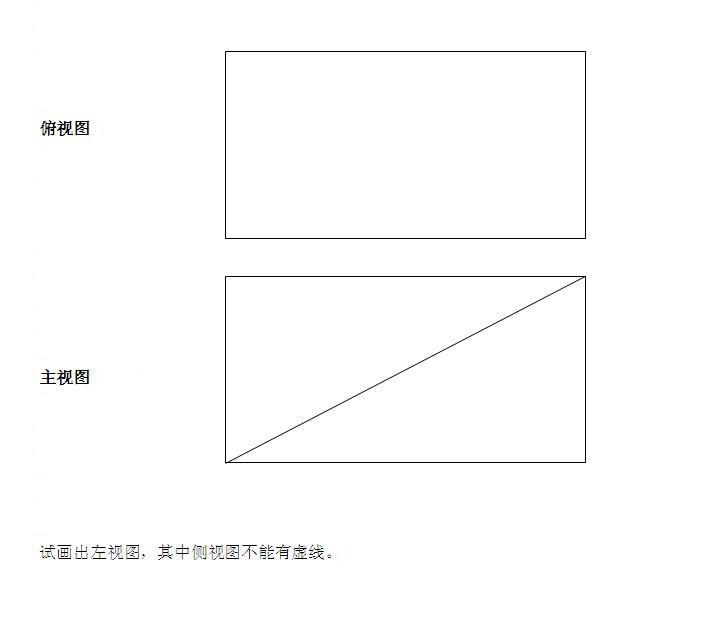

$ s: ^5 ^9 a8 Q: {一個簡單的三視圖，按照要求畫出左視圖？ 7 J7 A8 @9 v4 z5 ?) s$ o0 g! i% Z* }

回復

10627 發表于 2017-3-2 11:31:15

削后形成類似天圓地方接頭的表面

10627 發表于 2017-3-2 11:24:40

11樓的對角線可以彎曲

大碗 發表于 2017-2-23 22:21:32

能不能先把投影關系擺正確了？

余小歪Y 發表于 2017-2-18 21:04:40

矩形？？？？

戒你RUYAN 發表于 2017-2-17 21:53:49

樓主閑的蛋疼，鑒定完畢

清風明月跟我走 發表于 2017-2-16 11:47:10

虛線顯示了嗎？

暗空痕 發表于 2017-2-16 11:23:15

371565868 發表于 2017-1-12 17:14
! i& m1 n- ^5 X$ o. _類似這倆

如果是圖中的樣子的話，左視圖中是會出現虛線的，感覺上應該不是。

鴿子ZG 發表于 2017-2-15 19:24:47

看不懂來湊熱鬧的

鋼鐵大機人 發表于 2017-2-14 08:28:17

海燕ZHpf 發表于 2017-2-13 19:46 v, ?$ a8 G- B+ c
剛做的。

厲害，佩服

還有別的畫法。發表于 2017-2-16 20:13
