磨床磨頭更改設計，請大俠賜教

查看數: 10054 | 評論數: 23 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2017-1-10 14:16

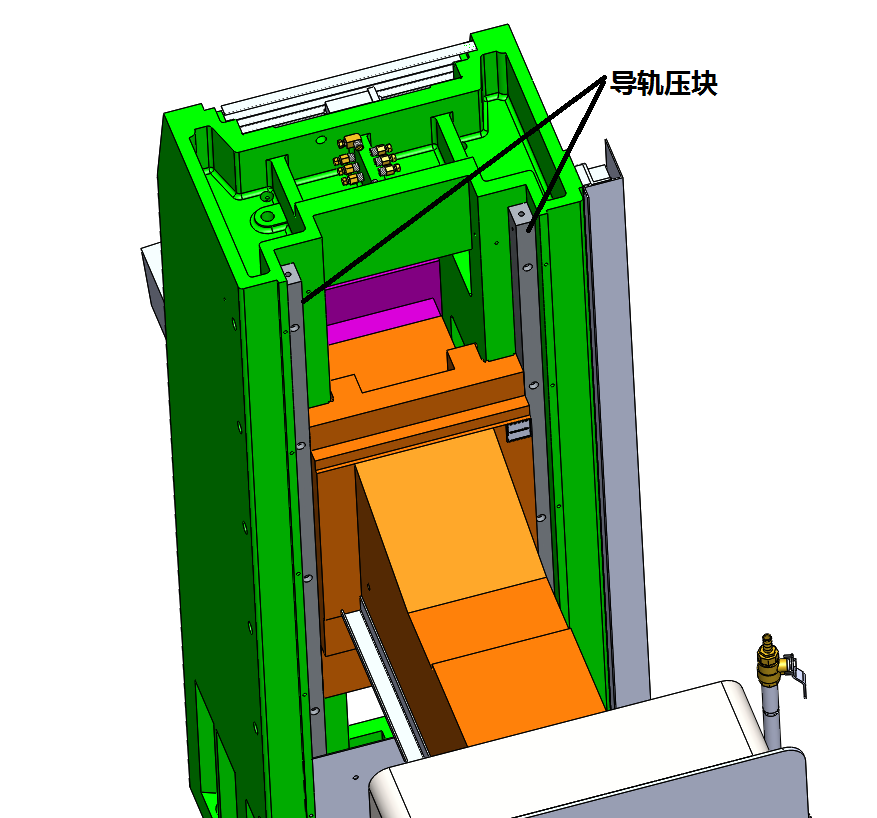

各位大蝦，為方便磨頭上下精度的調整（原來上下垂直0.005mm之內，現在要保證它在這個精度內，并且可調整），所以現在我將原來的硬軌接觸改為由兩根可調節的導軌壓塊調節。看各位大蝦有啥意見。 ...

回復

只有快樂 發表于 2017-6-2 14:47:29

大結構改了后續出現問題會很麻煩

liuyijian 發表于 2017-1-13 11:25:18

如果壓條松動了怎么辦？放松措施要做好呢

Q蛋蛋 發表于 2017-1-11 21:30:09

ywjianghu 發表于 2017-1-11 21:14
拆解時拍了幾張照片。加我微信，我傳給你。13306752528

好

ywjianghu 發表于 2017-1-11 21:14:46

Q蛋蛋發表于 2017-1-11 19:50
就是鑄鐵經過熱處理，然后精磨過的硬軌，現在增加那個導軌壓塊也是45#鋼（熱處理過），然后磨過的。請問 ...

拆解時拍了幾張照片。加我微信，我傳給你。13306752528

Q蛋蛋 發表于 2017-1-11 20:11:02

宇文_ztosm 發表于 2017-1-11 19:54
磨床的精度很高吧？？？？？新手

5μ之內

宇文_ztosm 發表于 2017-1-11 19:54:25

磨床的精度很高吧？？？？？新手

Q蛋蛋 發表于 2017-1-11 19:50:28

ywjianghu 發表于 2017-1-11 19:36
樓主，你將硬軌改為什么樣的導軌了？
我前段時間拆洗了一臺美國的BROWN&SHARPE 超精密磨床的Z軸，是用的硬 ...

就是鑄鐵經過熱處理，然后精磨過的硬軌，現在增加那個導軌壓塊也是45#鋼（熱處理過），然后磨過的。請問你有那個美國BROWN&SHARPE的拆機的圖片，如果可以的話，請分享給我看一下美國的機床唄。

美國的機床少見啊。

拆解時拍了幾張照片。加我微信，我傳給你。13306752528 詳情回復發表于 2017-1-11 21:14

ywjianghu 發表于 2017-1-11 19:36:55

樓主，你將硬軌改為什么樣的導軌了？
我前段時間拆洗了一臺美國的BROWN&SHARPE 超精密磨床的Z軸，是用的硬軌，導軌不可以調整。但主軸的和Z軸的垂直度可以調整。有不少匠心獨到的設計。

Q蛋蛋 發表于 2017-1-11 18:03:55

zhuzhout 發表于 2017-1-11 17:29
高大上呀
