【討論】工件X/Y兩個方向的壓緊設計

查看數: 9487 | 評論數: 18 | 收藏 0
關燈 | 提示：支持鍵盤翻頁<-左 右->
    組圖打開中，請稍候......
發布時間: 2016-12-14 10:46

正文摘要:

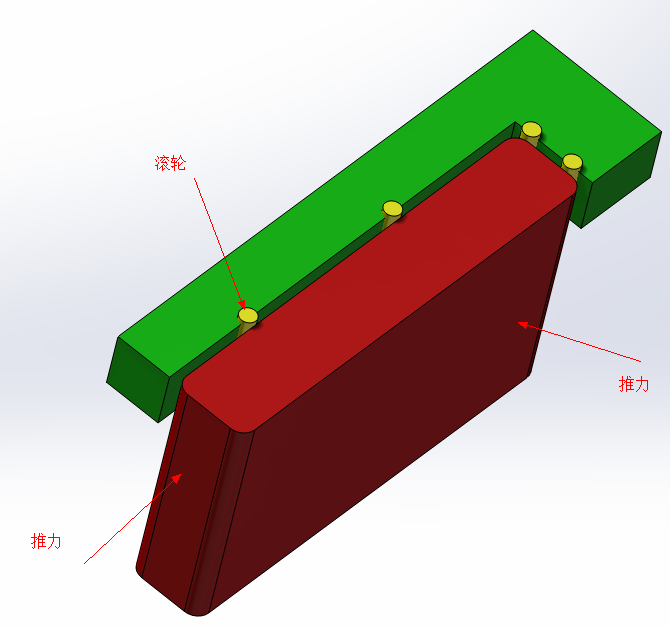

在我之前的一個帖子里，討論了齒輪組的同步性問題（http://m.whclglass.com.cn/thread-475899-1-1.html），其主要目的是從X/Y兩個方向壓緊工件。但存在的問題是，如果一個方向先壓緊，則由于摩擦力的作用，會導致另一個方向 ...

回復

FKUEDEJXSQ2 發表于 2023-9-28 08:18:28
定位基準在哪
bingjianzuozhan 發表于 2016-12-16 23:52:03
很少用到滾輪的這種結構吧  正常情況下  第二種足夠滿足要求了
lyzsz123 發表于 2016-12-15 23:52:59
平口虎鉗保證加工精度。絕對能保證0.05mm。
threetigher 發表于 2016-12-15 21:16:51

先定位大面，然后定位小面。省掉一個滾子。

點評

省一點是一點。  發表于 2016-12-16 20:43
小河HH 發表于 2016-12-15 19:52:29
小河HH 發表于 2016-12-14 19:18
這個方案在實際用的很少，用的較多一點的就是第二種。
如果壓力很大的話，第二種也有缺陷。

如果壓力不是很大的話，這種結果還是可以的。
ly1007883124 發表于 2016-12-15 08:46:00
ly1007883124 發表于 2016-12-15 08:27
可以在角上加一個浮動的v型塊壓緊，也不需要考慮xy同步了

v型塊夾緊，對側作為定位基準面
ly1007883124 發表于 2016-12-15 08:27:32
可以在角上加一個浮動的v型塊壓緊，也不需要考慮xy同步了



點評

有定位需求的，浮動的V型塊能定位嗎？  發表于 2016-12-15 08:32
threetigher 發表于 2016-12-14 22:30:24

要為了節省，就大面兩個滾子就可以了。

點評

6點定位。  發表于 2016-12-15 20:30
龍游大海 發表于 2016-12-14 21:02:20
也可以在輔助壓緊面用彈簧壓緊
