小白求助平行四邊形結構

查看數: 3337 | 評論數: 7 | 收藏 3

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2016-12-6 23:01

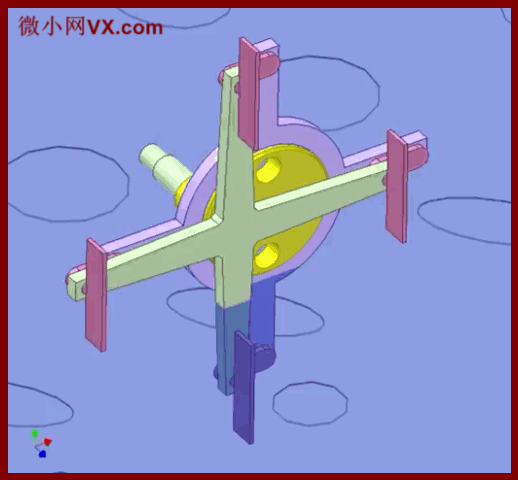

最近在學習各種結構，看到這個槳輪結構圖。怎么也想不通粉色部分和黃色部分是怎么連接的。懇請大家不吝賜教，萬分感謝！！！

回復

摔摔 發表于 2016-12-7 19:29:41

hoverin 發表于 2016-12-6 23:52
動畫上黃色的固定不動，粉色的在轉動，軸與孔配合啊，也可以在粉色的與黃色的之間加個軸承啊

感謝您的幫助

雪中飛馳 發表于 2016-12-7 10:31:56

直接套上去就可以了

挺胸往前沖 發表于 2016-12-7 10:17:30

樓上已答

未來第一站 發表于 2016-12-7 10:06:01

樓主只要想明白黃色件是固定機架就行了。

面壁深功 發表于 2016-12-7 08:28:06

很明顯，黃色是固定軸，粉色為旋轉軸套

首先，請我們一起來感謝社區提供這個平臺讓我們成為好友。值此年終之際，本人專門整理了一系列資料與你分享。分享方法是：你在下面這些資料中任選一款后，把它發我郵箱LWMXX@163.COM，我把它回發你郵箱。提前發表于 2018-1-22 17:17

提前祝新快樂！珍貴機械動畫一份機械設計軟件一份自動化設備3D數模一份機器人3D數模一份發表于 2018-1-22 17:17

寂靜天花板 發表于 2016-12-7 07:27:30

一個動畫示意而已，靜態結構上有毛病。

可以點評一下毛病嗎發表于 2016-12-7 10:35

hoverin 發表于 2016-12-6 23:52:41

本帖最后由 hoverin 于 2016-12-6 23:53 編輯

動畫上黃色的固定不動，粉色的在轉動，軸與孔配合啊，也可以在粉色的與黃色的之間加個軸承啊
