學習了

學習了

謝謝啦

1179819870 發表于 2016-12-1 14:00

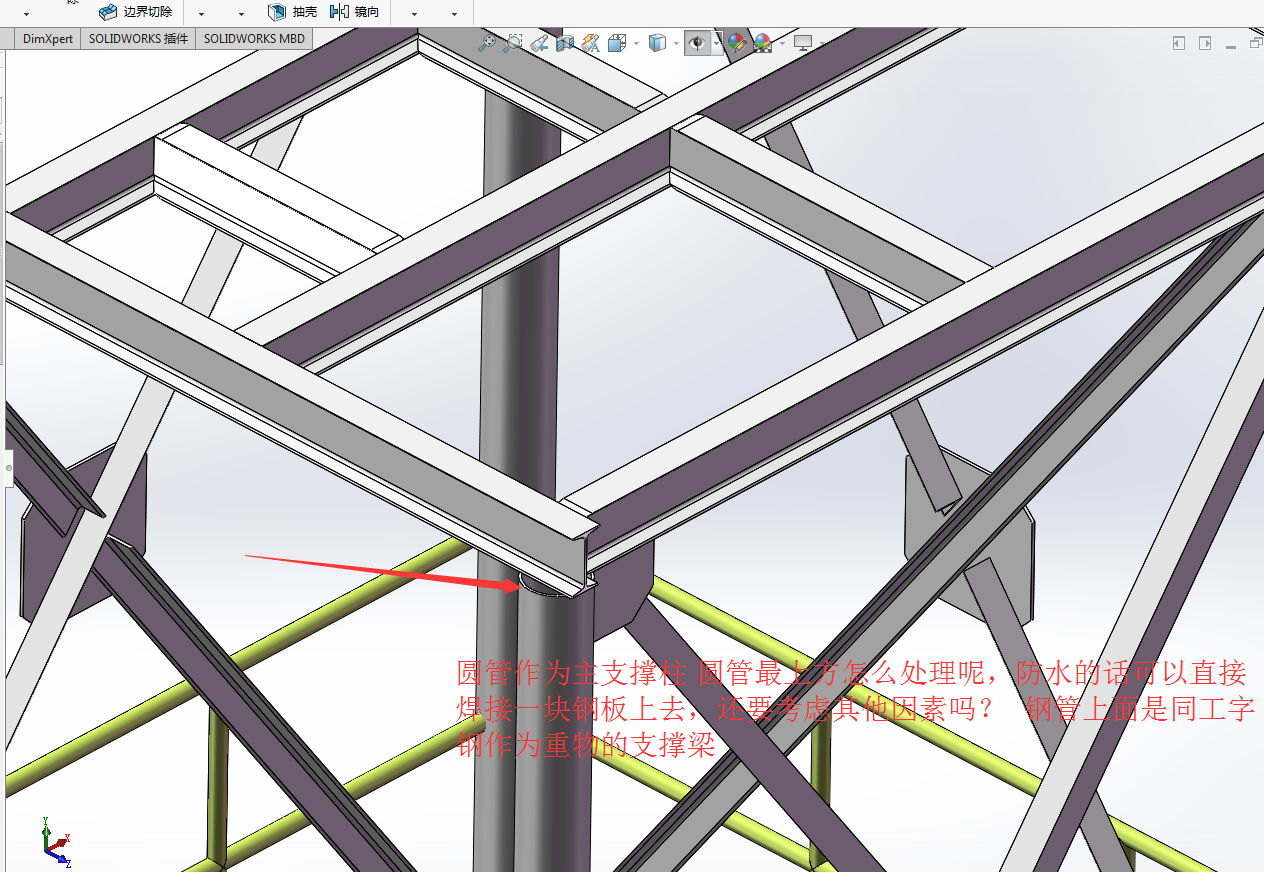

樓主的solidworks有鋼架設計模塊嗎？

樓主的solidworks沒有鋼架設計模塊 其他人的SolidWorks也沒有鋼架設計模塊 他們有的只是焊件模塊
樓主的這個是利用焊件模塊做的
understand？

機械之達人2015 發表于 2016-12-1 22:44
個人觀點：
（1）如果不考慮拆卸，建議圓管端部封板焊接，與工子鋼相連的采用加強筋焊接連接；
（2）若需 ...

是花紋板  只是顯示效果不同而已

焊接加螺接

學習

同上 ，頂部封板 焊接工字鋼省事，擔心結構不穩 ，添加角筋板即可

個人觀點：
（1）如果不考慮拆卸，建議圓管端部封板焊接，與工子鋼相連的采用加強筋焊接連接；
（2）若需要拆卸的話，建議用法蘭連接，并且一定要注意定位設計；
（3）從樓主第二張圖片看的話，好像梯子的，型材上放置的鋼板應該采用防滑板的。
