中間用什么機構實現呢？如圖

查看數: 16668 | 評論數: 59 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2016-11-16 14:22

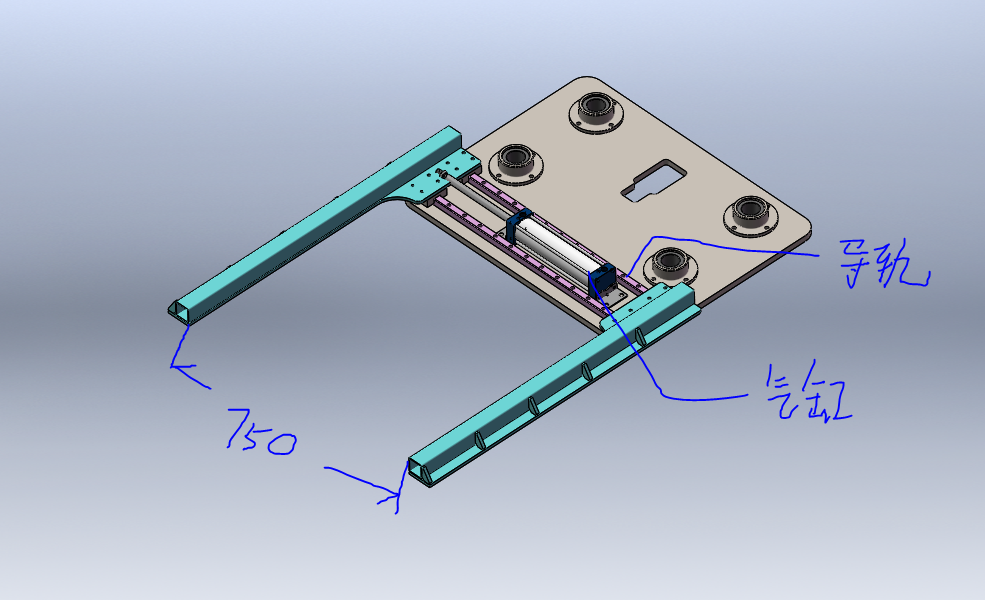

想用氣缸，可是位置不夠了。張開是750合并到370左右，用兩個氣缸每個行程200，中間位置放不下氣缸。請問有什么機構可以實現？

回復

FKUEDEJXSQ2 發表于 2023-8-21 14:14:13

連桿

周經淵 發表于 2016-11-26 00:21:05

這是做什么用的？操縱力要多大？

shingo3003 發表于 2016-11-23 16:51:28

feng959688 發表于 2016-11-23 16:44
夾300kg左右重量，得用多大齒輪，齒條，電機功率。賜教計算方法

電機扭力轉換成切線方向的力后*摩擦系數 大于重量就好了。如果力不夠可以選大功率的電機或者減少齒輪的齒數。關鍵就是扭力轉換力，摩擦系數的計算而已。

feng959688 發表于 2016-11-23 16:44:11

shingo3003 發表于 2016-11-23 16:42
你用2段相反的齒條，中間一個電機轉動就可以實現了

夾300kg左右重量，得用多大齒輪，齒條，電機功率。賜教計算方法

shingo3003 發表于 2016-11-23 16:43:24

feng959688 發表于 2016-11-16 16:51
力量保持如何？需要加200kg重物

應該是沒問題的，你還加個防滑條就好了

shingo3003 發表于 2016-11-23 16:42:07

你用2段相反的齒條，中間一個電機轉動就可以實現了

夾300kg左右重量，得用多大齒輪，齒條，電機功率。賜教計算方法詳情回復發表于 2016-11-23 16:44

畫個句號給明天 發表于 2016-11-22 20:30:24

10樓的設計看著可以，如果重力失衡中間連接盤已壞。

陳全 發表于 2016-11-19 17:02:56

10#機構真的不錯

才鳥先飛 發表于 2016-11-19 16:59:16

連桿的方法很好用
